专利号: 2019107990823
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种局部受横向弯矩作用的长条形基座的螺栓群受力确定方法,其特征在于,所述方法包括以下步骤:步骤S1,将设备视为刚体,根据设备长条形基座位置和形式确定横向弯矩的直接作用区域;

步骤S2,将长条形基座沿横向分为不相关的若干条连续梁,确定每一条梁上参与受力的螺栓数目,并沿纵向方向进行编号;

步骤S3,确定每一条梁上螺栓到弯矩作用区域设备中心轴的横向距离yi,根据力矩的平衡,计算每一条梁上所分配的拉力;

步骤S4,确定参与受力的螺栓到横向弯矩加载区边界的纵向距离xi;

步骤S5,根据力的平衡,计算分配系数kj;

步骤S6,将每根连续梁上已经分配得到的拉力,按公式分配到相关的螺栓上;

所述步骤S3中,确定每一条梁上螺栓到弯矩作用区域设备中心轴的横向距离yi,根据力矩的平衡,计算每一条梁上所分配的拉力;

式中,Fj是第j条梁上由横向弯矩所分配得到的拉或压力,单位N,M为长条形基座所受弯矩,mj为第j条梁上的螺栓数目,yj为第j条梁上螺栓到弯矩作用区域设备中心的横向距离,单位mm;

所述步骤S5中,根据连续梁理论,离荷载较近的支座受力较大,受力大小和到加载区边界的距离成反比,确定螺栓到加载区设备边界的纵向距离xi,取其倒数并求和,则第j条梁分布系数kj,按下式:所述步骤S6中,将第j条梁已经分配得到的拉力Fj,再分配到第j条梁的每一颗螺栓上,按下式:‑1

式中,kj为第j条梁上螺栓的分布系数,单位:mm ;Fj为第j条梁所分配得到的拉力,单位:N;xi为第i颗螺栓到加载区边界的纵向距离,单位:mm;Fi为第i颗螺栓受力,单位:N。

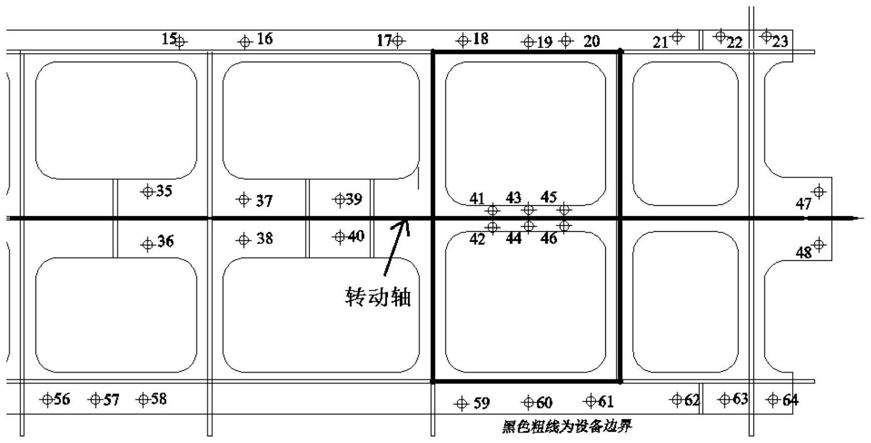

2.如权利要求1所述的局部受横向弯矩作用的长条形基座的螺栓群受力确定方法,其特征在于,所述步骤S1中,将设备视为刚体,设备基座的外轮廓视为载荷的直接作用区域,也就是有限元设备的作用范围,转轴为设备作用范围的纵向中心线。

3.如权利要求1或2所述的局部受横向弯矩作用的长条形基座的螺栓群受力确定方法,其特征在于,所述步骤S2中,将基座沿横向分为不相干的若干条连续梁,根据连续梁理论中力传递的折减性,参与分配的螺栓数目取每一条梁上加载区域内部螺栓和从加载区往两边方向各两颗,并沿纵向方向进行编号。
