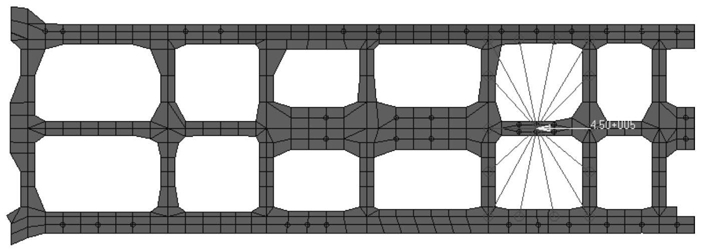

1.一种纵向弯矩作用下长条形基座螺栓群受力的确定方法,其特征在于,所述方法包括以下步骤:步骤S1,将设备视为刚体,根据所安装设备基座的位置与形式确定纵向弯矩在长条形基座上的直接作用区域与转动轴的位置,所述直接作用区域为有限元的MPC的范围;
步骤S2,对长条形基座沿横向分为不相关的若干条连续梁,根据梁的当量数目,将纵向弯矩分配到每一条梁上;
步骤S3,确定在纵向弯矩作用下主要承载螺栓的数目并对选定螺栓沿纵向进行编号;
步骤S4,确定螺栓到形心所在纵轴的纵向距离li与到纵向弯矩加载区边界的纵向距离xi;
步骤S5,根据弯矩平衡,计算分配系数kj;
步骤S6,按公式计算每个螺栓的受力Fi。
2.如权利要求1所述的一种纵向弯矩作用下长条形基座螺栓群受力的确定方法,其特征在于,所述步骤S1中,将设备视为刚体,设备基座的外轮廓视为载荷的直接作用区域,也就是有限元MPC的作用范围,转动轴垂直与长条形基座的纵轴,位于设备外轮廓线所形成区域的形心,或根据设备实际受力确定位置。
3.如权利要求1或2所述的一种纵向弯矩作用下长条形基座螺栓群受力的确定方法,其特征在于,所述步骤S2中,基于连续梁理论,将长条形基座看作为独立的几条连续梁,将弯矩按(1)式分配到每根梁上:式中,Mi为第j条梁的分配到的弯矩,单位Nmm;M为总弯矩,单位Nmm,nj为第j条梁所占当量数,当一条梁上有两排螺栓当量数为2,当一条梁上有一排螺栓当量数为1。
4.如权利要求1或2所述的一种纵向弯矩作用下长条形基座螺栓群受力的确定方法,其特征在于,所述步骤S3中,将螺栓视为支座,两个螺栓之间的基座梁视为连续梁的一跨,荷载作用区域为第一跨,区域外左右依次为第二跨、第三跨,参与计算的螺栓取荷载区域内部螺栓和区域外往外扩的两颗。
5.如权利要求1或2所述的一种纵向弯矩作用下长条形基座螺栓群受力的确定方法,其特征在于,所述步骤S4中,根据梁理论,离荷载较近的支座受力较大,受力大小和到加载区域边界的距离成反比,确定螺栓到设备外轮廓线区域的形心所在纵轴的纵向距离li到纵向弯矩加载区边界的纵向距离xi,则每一条梁分配系数kj:式中,kj为第j条梁上的螺栓的分配系数,li为第i个螺栓到设备外轮廓线区域的形心所在纵轴的纵向距离,xi为第i个螺栓到纵向弯矩加载区边界的纵向距离。
6.如权利要求1或2所述的一种纵向弯矩作用下长条形基座螺栓群受力的确定方法,其特征在于,所述步骤S6中,计算每一颗螺栓的受力,即:式中,kj为第j条梁上的螺栓的分配系数;Mj为第j条梁上的弯矩,单位Nmm,xi为第i颗螺栓到荷载作用点的距离,单位mm,Fi为第i颗螺栓受力,单位N。
