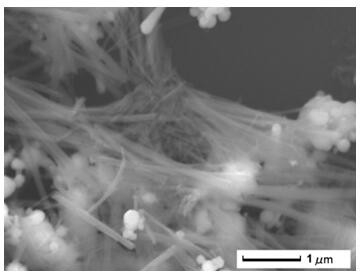

1.一种纳米铜线，其特征在于，所述纳米铜线的长径比为16-30:1。

2.一种纳米铜线的制备方法，其特征在于，包括如下步骤：按一定配比将CuSO4·5H2O溶液和NaOH溶液加入至反应器皿中，搅拌混合；

将一定量的导向剂1,2-丙二胺加入至得到的混合溶液中；

将反应器皿放入水浴中，搅拌反应混合一定时间后，再升温至反应温度；

按一定流速将水合肼溶液逐滴滴加至上述溶液中，滴加完毕停止反应，混合溶液经过滤、洗涤后，将反应产物保存在于无水乙醇溶液中。

3.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述硫酸铜溶液与氢氧化钠溶液的浓度比为1:20-40。

4.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述的硫酸铜溶液与氢氧化钠溶液的体积比为1: 0.5-2。

5.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述硫酸铜与1,2-丙二胺的摩尔比为：1:30-1:50。

6.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述将反应器皿放入水浴中时，水浴温度为30℃。

7.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述的搅拌混合时间为0.5 -8 小时；反应温度为60-80℃。

8.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述的硫酸铜与水合肼的摩尔比为1:15-35。

9.根据权利要求2所述的一种纳米铜线的制备方法，其特征在于，所述水合肼溶液的滴加速度为：10-30 mL/小时。
