专利号: 2019105510357
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种绿色新能源汽车智能冷却循环系统,包括散热管路、冷却水泵、控制器、温度传感器,所述控制器根据温度传感器检测的绿色新能源汽车相应部位散热管路的出水温度信号,自动控制相应部位冷却水泵的功率,实现散热管路冷却循环散热,其特征在于,温度传感器检测的温度信号还经依次连接的温度调理电路、温度校准电路、驱动信号补偿电路对温度变化趋势进行预测、输出补偿后的驱动信号到冷却水泵,实现散热管路冷却循环及时散热;

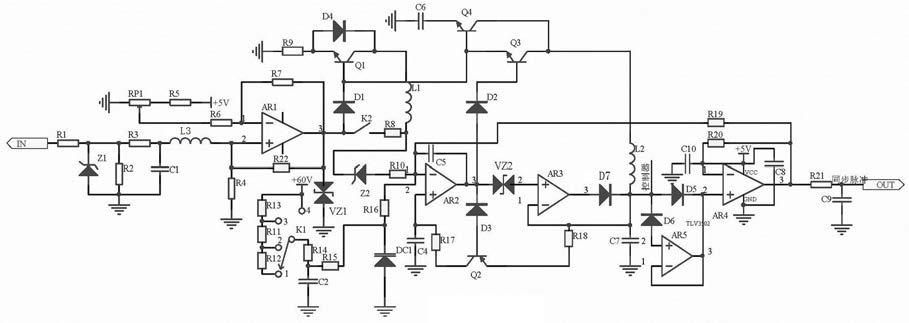

所述温度调理电路将温度传感器输出电压信号经限流、稳压、滤波后与温度设定值对应的电压进入运算放大器AR1为核心的带反馈的减法器,输出稳定的温度差电压信号并比例放大,所述温度校准电路接收温度调理电路输出的电压信号,采用三极管Q1、二极管D1、电感L1、电阻R9组成的第一旁路电路将采样开关K1前后压差低的电压压滤除,压差高的电压经反向击穿的稳压管Z2和绿色新能源汽车变化行驶状态瞬间对应的产热倍率耦合后进入运算放大器AR2为核心的积分器计算出温度预变化率对应的电压信号,之后经幅度保持后输出,幅度保持前后电压一路经三极管Q3、三极管Q4、二极管D2、电感L2、电容C6组成的第二旁路电路和第一旁路电路滤除正向低电压,另一路负向低电压经三极管Q2反馈到积分器的输入端,使积分器输出稳定的电压信号,所述驱动信号补偿电路一路将幅度保持后电压信号送入控制器,自动控制冷却水泵的功率,另一路进入比较器输出方波信号,其作同步脉冲信号直接去补偿行驶状态变化前控制器输出的控制冷却水泵的信号。

2.如权利要求1所述的一种绿色新能源汽车智能冷却循环系统,其特征在于,所述温度校准电路包括开关K2、二极管D1,开关K2的一端和二极管D1的正极均连接运算放大器AR1的输出端,二极管D1的负极连接三极管Q1的基极,开关K2的另一端通过电阻R8分别连接稳压管Z2的负极、电感L1的一端,电感L1的另一端连接三极管Q1的集电极、二极管D4的负极,三极管Q1的发射极分别连接二极管D4的正极、接地电阻R9的一端,稳压管Z2的正极连接电阻R10的一端,电阻R10的另一端分别连接运算放大器AR2的反相输入端、电容C5的一端、电阻R16的一端,电阻R16的另一端分别连接接地电容C3的一端、电阻R15的一端,电阻R15的另一端分别连接接地电容C2的一端、电阻R14的一端,电阻R14的另一端连接档位开关K1的公共端,档位开关K1的1端连接电阻R12的一端,电阻R12的另一端分别连接档位开关K1的2端、电阻R11的一端,电阻R11的另一端分别连接档位开关K1的3端、电阻R13的一端,电阻R13的另一端和档位开关K1的4端连接电源+60V,运算放大器AR2的输出端分别连接电容C5的另一端、二极管D2的正极、二极管D3的负极、稳压管VZ2的左端,稳压管VZ2的右端连接运算放大器AR3的同相输入端,二极管D2的负极连接三极管Q3的基极,三极管Q3的发射极分别连接三极管Q4的基极、三极管Q1的基极,三极管Q4的发射极通过电容C6连接地,二极管D3的正极连接三极管Q2的基极,三极管Q2的集电极连接电阻R17的一端,电阻R17的另一端分别连接接地电容C4的一端、运算放大器AR2的同相输入端,三极管Q2的发射极连接电阻R18的一端,电阻R18的另一端分别连接运算放大器AR3的反相输入端、接地电容C7的一端,二极管D4的负极连接电感L2的一端,电感L2的另一端分别连接三极管Q3的集电极、三极管Q4的集电极,二极管D4的正极连接运算放大器AR3的输出端。

3.如权利要求1所述的一种绿色新能源汽车智能冷却循环系统,其特征在于,所述驱动信号补偿电路包括运算放大器AR4,运算放大器AR4的VCC端和电容C8的一端连接电源+5V,运算放大器AR4的GND端和电容C8的另一端连接地,运算放大器AR4的同相输入端连接二极管D4的负极,运算放大器AR4的反相输入端分别连接接地电容C10的一端、电阻R20的一端、电源+5V,电阻R20的另一端分别连接运算放大器AR4的输出端、电阻R21的一端、电阻R19的一端,电阻R21的另一端和接地电容C9的一端为水泵功率补偿电路的输出信号,电阻R19的另一端连接运算放大器AR2的反相输入端;

所述温度调理电路包括点电阻R1,电阻R1的一端连接温度传感器检测的电动机温度信号,电阻R1的另一端分别连接稳压管Z1的负极、电阻R2的一端、电阻R3的一端,电阻R3的另一端分别连接电感L1的一端、电容C1的一端,稳压管Z1的正极、电容C1的另一端以及电阻R2的另一端连接地,电感L1的另一端分别连接运算放大器AR1的同相输入端、接地电阻R4的一端、电阻R22的一端,运算放大器AR1的反相输入端分别连接电阻R6的一端、电阻R7的一端,电阻R6的另一端连接电位器RP1的可调端,电位器RP1的右端连接地,电位器RP1的左端通过电阻R5连接电源+5V,电阻R7的另一端分别连接运算放大器AR1的输出端、电阻R22的另一端、稳压管VZ1的上端,稳压管VZ1的下端连接地,运算放大器AR1的输出端为温度检测电路的输出信号。
