1.一种聚多巴胺同心环结构色膜的制备方法，其特征在于，所述制备方法包括如下步骤：

（1）缓冲液配制：将多巴胺盐酸盐粉末和三羟甲基氨基甲烷加入去离子水中，并用稀盐酸调节pH至8 8.7，得多巴胺‑三羟甲基氨基甲烷缓冲溶液；

~

（2）结构色膜的制备：将织物平铺浸入多巴胺‑三羟甲基氨基甲烷缓冲溶液中，使多巴胺‑三羟甲基氨基甲烷缓冲溶液完全覆盖织物表面，然后将溶液在温度25 35℃，震动频率3~

25Hz下反应2 5h，停止振荡，生成所需颜色时，向反应液中注入P(GMA‑co‑PEGMA)粘合剂溶~ ~

液和乙醇溶液，继续反应2 5h，除去剩余液体，并对织物进行干燥。

~

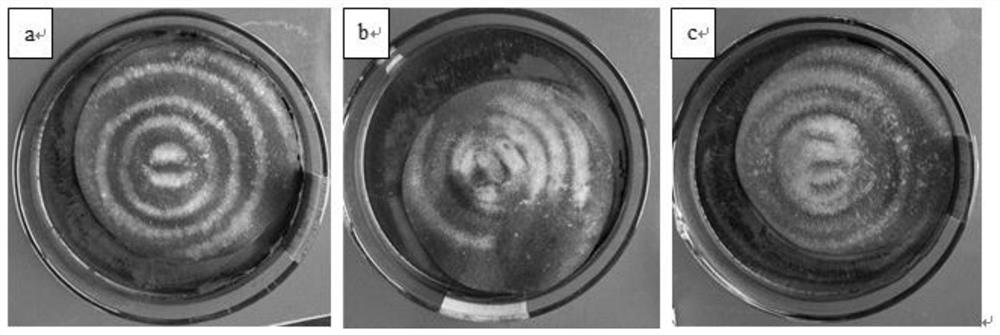

2.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述结构色膜的形貌是“同心环”结构。

3.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述乙醇溶液与反应液的体积比为1：3 8。

~

4.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述多巴胺盐酸盐粉末与所述三羟甲基氨基甲烷的质量比为3 3.2:1。

~

5.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述P(GMA‑co‑PEGMA)粘合剂溶液与所述多巴胺‑三羟甲基氨基甲烷缓冲溶液的体积比为1:5~

15。

6.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述干燥的温度为30 45℃。

~

7.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述除去剩余液体采用抽吸的方式除去，抽吸速率为0.5 4.5mL/min。

~

8.根据权利要求1所述的聚多巴胺同心环结构色膜的制备方法，其特征在于，所述生成所需颜色时的反应时间为6 18h。

~
