1.一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于包括以下工艺步骤：

1）基材处理：取基材进行清洁处理，烘干后待用；

2）聚多巴胺颗粒涂层生长：取盐酸多巴胺放置在水溶液中，用三羟甲基氨基甲烷缓冲溶液调节pH值，反应后盐酸多巴胺自聚形成纳米颗粒，并吸附在基材表面形成一层致密的聚多巴胺颗粒涂层；

3）硅烷接枝：将吸附有聚多巴胺颗粒涂层的基材烘干，放入硅氮烷乙醇溶液中进行反应，最终在基材表面形成硅氮烷与多巴胺协同阻燃超疏水涂层。

2.如权利要求1所述的一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于所述的步骤1）中基材为平面织物或三维多孔材料。

3.如权利要求1所述的一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于所述的步骤1）中基材分别用不同极性的溶剂进行清洗，具体采用去离子水、乙醇和丙酮依次进行清洗。

4.如权利要求1所述的一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于所述的步骤2）中取1-4g盐酸多巴胺放置在1-2L水溶液中，用1-2.5g的三羟甲基氨基甲烷缓冲溶液调节pH至8.3-8.8，反应12-72小时。

5.如权利要求1所述的一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于所述的步骤3）中硅氮烷乙醇溶液浓度为1-10%，反应时间为10-60分钟。

6.如权利要求1或5所述的一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于所述的步骤3）中硅氮烷乙醇溶液为六甲基二硅氮烷、四甲基二硅氮烷、六甲基环三硅氮烷或八甲基环四硅氮烷。

7.如权利要求1所述的一种硅氮烷与多巴胺协同阻燃超疏水涂层的制备方法，其特征在于所述的步骤3）中硅氮烷与多巴胺协同阻燃超疏水涂层的水接触角大于155°，有机溶剂的接触角为0°。

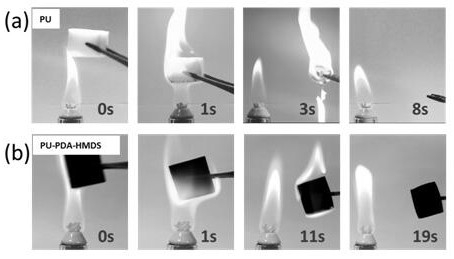

8.通过权利要求1制备得到的硅氮烷与多巴胺协同阻燃超疏水涂层作为阻燃材料的应用。
