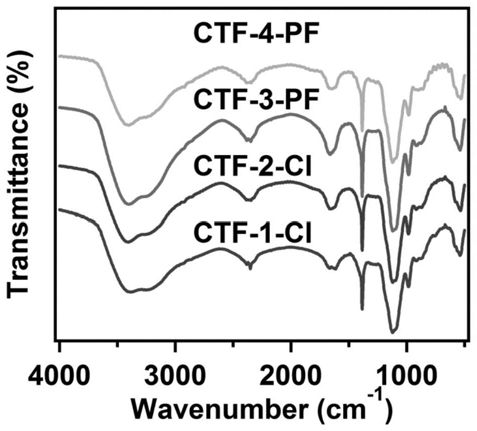

1.一种阳离子型共价三嗪骨架材料，其特征在于，其分子结构式如下：- - 2 -1

结构式中， 代表PF6或Cl ，该材料的BET比表面积在516-889mg 之间，孔体积在0.32～0.58cm3 g-1之间，微孔率介于87～91％，273K条件下二氧化碳吸附量介于40～44.7cm3g-1之间，350K和大气压力下碘吸附量介于268～312wt.％之间。

2.一种如权利要求1所述的阳离子型共价三嗪骨架材料的制备方法，是按以下步骤完成的：A、制备的CTFs材料所用单体的步骤：具体步骤为A-1一步、或者A-1和A-2两步相结合；

A-1、1,3-双(4-氰基苯基)-1H-咪唑-3-氯化铵(NHC-Cl)的合成方法具体步骤如下：

1)将33毫摩尔多聚甲醛加入到圆底烧瓶中，倒入甲苯50mL，然后依次加入65毫摩尔4-溴苯胺和33毫摩尔乙二醛，最后滴入37wt.％的盐酸3.72mL；

2)加热，利用分水器进行回流，分去反应过程中产生的水，约6.5mL；

3)拆下装置，利用旋转蒸发仪除去剩余溶剂，剩余油状物用乙腈洗涤，得到棕灰色粉末，即为1,3-双(4-氰基苯基)-1H-咪唑-3-氯化铵(NHC-Cl)，产率约为90％；

A-2、1,3-双(4-氰基苯基)-1H-咪唑-3-六氟磷酸铵(NHC-PF)的合成方法具体步骤如下：取NHC-Cl2g，置于烧杯中，加入一定量的NH4PF6，使NHC-Cl与NH4PF6的摩尔比例为1:3，加入100mL水，常温搅拌72h，过滤即得到1,3-双(4-氰基苯基)-1H-咪唑-3-六氟磷酸铵(NHC-PF)。

B、以1,3-双(4-氰基苯基)-1H-咪唑-3-氯化铵(NHC-Cl)或1,3-双(4-氰基苯基)-1H-咪唑-3-六氟磷酸铵(NHC-PF)为单体制备阳离子型CTFs材料，具体为B-1步骤或B-2步骤；

B-1、以1,3-双(4-氰基苯基)-1H-咪唑-3-氯化铵(NHC-Cl)为单体制备阳离子型CTFs材料，合成的具体步骤如下：

1)将1,3-双(4-氰基苯基)-1H-咪唑-3-氯化铵和氯化锌加入到石英安瓶中(3cm×

12cm)，二者摩尔比例为1:5或1:10；

2)在真空下除去安瓶中的水份和空气，封闭安瓶；

3)将安瓶置于马弗炉中，温度控制在400℃，反应时间48h；

4)将安瓶冷却，降至室温，开管，将反应混合物用水彻底清洗，以去除大部分氯化锌，随后在稀HCl中进一步搅拌15h以去除残余盐份，然后分别用四氢呋喃、丙酮进行索氏提取，除去其余杂质，最后在真空下干燥，得到阳离子型CTFs材料。

B-2、以1,3-双(4-氰基苯基)-1H-咪唑-3-六氟磷酸铵(NHC-PF)为单体制备阳离子型CTFs材料，具体步骤如下：

1)将1,3-双(4-氰基苯基)-1H-咪唑-3-六氟磷酸铵和氯化锌加入到石英安瓶中(3cm×

12cm)，二者摩尔比例为1:5或1:10；

2)在真空下除去安瓶中的水份和空气，封闭安瓶；

3)将安瓶置于马弗炉中，温度控制在400℃，反应时间48h；

4)将安瓶冷却，降至室温，开管，将反应混合物用水彻底清洗，以去除大部分氯化锌，随后在稀HCl中进一步搅拌15h以去除残余盐份，然后分别用四氢呋喃、丙酮进行索氏提取，除去其余杂质，最后在真空下干燥，得到阳离子型CTFs材料。

3.一种将权利要求1所述的阳离子型共价三嗪骨架材料用于碘吸附的应用。

4.根据权利要求3所述的阳离子型共价三嗪骨架材料的应用，其特征在于，固体碘吸附具体步骤如下：

1)将阳离子型共价三嗪骨架材料粉末20mg装入玻璃小瓶中，记录小瓶与样品的总质量；

2)将玻璃瓶和过量的碘一起放置在容器中，密封；

3)将容器放置在烘箱中，同时设置烘箱温度为350K；

4)实现固体碘的吸附得到富集了碘的样品。

5.根据权利要求3所述的阳离子型共价三嗪骨架材料的应用，其特征在于，固体碘吸附的可重复性回收的具体步骤如下：

1)在室温下，将富集了碘的样品放置在密封玻璃瓶中浸泡24小时，随着时间的推移，溶液的颜色逐渐由无色变为深棕色；

2)用乙醇索氏提取法进一步纯化富集了碘的样品2天；

3)将样品在120℃动态真空干燥10小时，得到纯化后的样品。

6.根据权利要求3所述的阳离子型共价三嗪骨架材料的应用，其特征在于，液体碘吸附的具体步骤如下：室温下，将CTF-2-Cl和CTF-4-PF分别浸泡在密闭小瓶的2mg/mL的碘-正己烷溶液中，随着时间的推移，碘溶液的颜色逐渐由暗紫色缓慢地褪色为淡红色，最后变为无色。
