专利号: 2019103336394
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

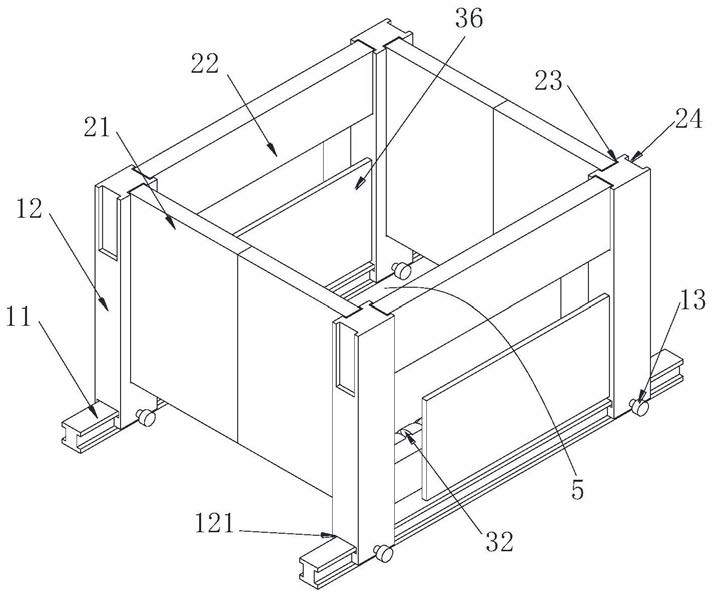

1.一种用于CNC车床的安全隔离装置,其特征在于:包括,

移动组件,所述移动组件包括滑轨(11)和滑动设置在滑轨(11)上的框架,所述框架上设置有用于锁紧定位框架的锁紧件;

隔离组件,所述隔离组件包括隔板a(21)和隔板b(22),所述隔板a(21)固定设置在框架竖直相对的两个侧面上,所述隔板b(22)固定设置在框架竖直相对的另外两个侧面上;

以及缓冲组件(3),所述缓冲组件(3)包括依次转动连接的外防护垫(35)、连接杆a(37)、偏转块(316)、连接杆b(38)和内防护垫(36),且转动方向均朝向竖直方向,所述缓冲组件(3)还包括横杆(31),所述内防护垫(36)、横杆(31)、外防护垫(35)沿水平方向依次平行设置,所述偏转块(316)转动设置在横杆(31)上,且其转动方向也朝向竖直方向,所述外防护垫(35)与横杆(31)之间,以及内防护垫(36)与横杆(31)之间均设置有具有弹性的复位件,所述复位件的弹力方向与横杆(31)垂直,所述横杆(31)的两端与框架固定连接,且所述缓冲组件(3)位于隔板b(22)的下方,所述内防护垫(36)与隔板b(22)平行设置,所述隔板a(21)、隔板b(22)和缓冲组件(3)围合形成隔离空间(5)。

2.根据权利要求1所述的用于CNC车床的安全隔离装置,其特征在于:所述复位件包括导杆(314)和复位弹簧(313),所述内防护垫(36)和外防护垫(35)相对的面上均固定设置有环形套筒(315),所述导杆(314)的一端滑动设置在环形套筒(315)内,其另一端与横杆(31)对应的面固定连接,所述复位弹簧(313)套设在导杆(314)上,且其两端分别与横杆(31)和环形套筒(315)接触。

3.根据权利要求1或2所述的用于CNC车床的安全隔离装置,其特征在于:所述外防护垫(35)与横杆(31)之间,以及内防护垫(36)与横杆(31)之间均设置有三组所述复位件,且三组所述复位件沿横杆(31)的长度方向均布。

4.根据权利要求1或2所述的用于CNC车床的安全隔离装置,其特征在于:所述横杆(31)上固定设置有固定轴(34),所述偏转块(316)转动套设在固定轴(34)上;所述偏转块(316)的两端固定设置有第一定位杆b(312)和第二定位杆b(310),所述外防护垫(35)上通过固定块a(317)固定设置有第一定位杆a(311),所述内防护垫(36)上通过固定块b(318)固定设置有第一定位杆b(312),所述连接杆a(37)的两端分别转动套设在第一定位杆a(311)和第一定位杆b(312)上,所述连接杆b(38)的两端分别转动套设在第二定位杆a(39)和第二定位杆b(310)上。

5.根据权利要求1或2所述的用于CNC车床的安全隔离装置,其特征在于:所述滑轨(11)选用工字型滑轨,所述滑轨(11)的数量为两个,两个所述滑轨(11)平行设置,且所述滑轨(11)与内防护垫(36)平行;所述框架包括位于隔离空间(5)四个角的立柱(12),所述立柱(12)的底端开设有与工字型滑轨配合的T型槽(121)。

6.根据权利要求5所述的用于CNC车床的安全隔离装置,其特征在于:所述锁紧件包括锁紧螺栓(13),所述锁紧螺栓(13)与立柱(12)螺纹连接,当所述锁紧螺栓(13)拧紧时其尾端与滑轨(11)接触。

7.根据权利要求5所述的用于CNC车床的安全隔离装置,其特征在于:所述立柱(12)上开设有卡槽a(23)和卡槽b(24),所述隔板a(21)与卡槽a(23)卡接固定,所述隔板b(22)与卡槽b(24)卡接固定;所述横杆(31)的两端螺纹连接有螺纹杆(32),所述螺纹杆(32)与对应的立柱(12)螺纹连接。

8.根据权利要求1所述的用于CNC车床的安全隔离装置,其特征在于:所述隔板a(21)上安装有安全门。
