1.一种水热二次生长制备取向 MFI 型分子筛膜的方法，其特征在于：具 体的工艺步骤如下：步骤一、采用手工自组装法在支撑体上涂覆 b 轴取向的 MFI 分子筛晶种层，然后于 165℃下处理 4 小时；

步骤二、配制二次生长的合成液：将四丙基氢氧化铵:四乙氧基硅烷:水: 苯二酚按照

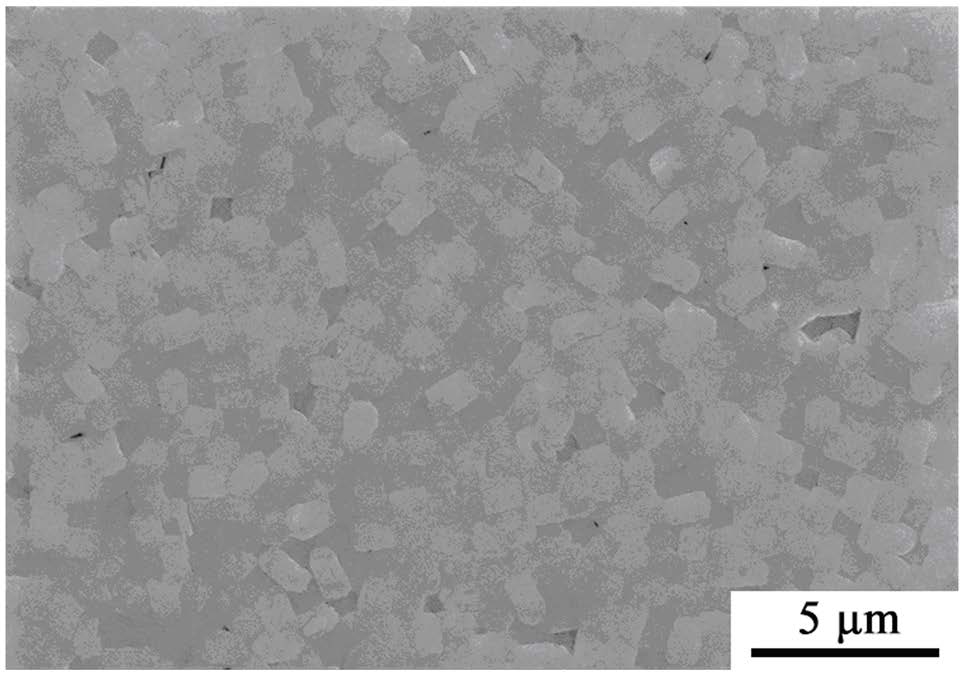

0.2:1:200:0.3‑1.5 的摩尔比配制，陈化后装入合成釜中，再放 入热处理后的晶种层，合成液浸没支撑体，合成釜密封后于一定温度下合成一定时间，洗涤烘干后在支撑体上获得高度平整致密的 b 轴取向性 MFI 型分 子筛膜，其中苯二酚为间苯二酚或对苯二酚。

2.根据权利要求 1 所述的一种水热二次生长制备取向 MFI 型分子筛膜的 方法，其特征在于：所述步骤一中的支撑体包括但不限于不锈钢片、玻璃片、 硅片和石英片。

3.根据权利要求 1 所述的一种水热二次生长制备取向 MFI 型分子筛膜的 方法，其特征在于：所述步骤二中的合成温度为 150℃‑180℃。

4.根据权利要求 1 所述的一种水热二次生长制备取向 MFI 型分子筛膜的 方法，其特征在于：所述步骤二中的合成时间为 2 小时‑8 小时。
