专利号: 2018220448565
申请人: 宁波市哈雷换热设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

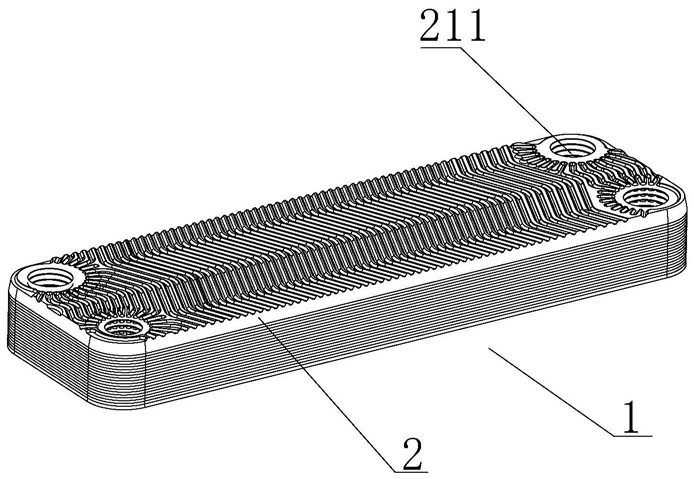

1.一种适应于相变过程传热的板式热交换器,其特征在于,由若干成对板单元相互堆叠配合而成,所述成对板单元由至少两片热交换板堆叠构成,所述热交换板为四边形结构且其四个拐角处均设置有角孔,所述热交换板从左往右依次分为液相换热区、两相换热区和汽相换热区;

在所述液相换热区和汽相换热区内,所述热交换板对应角孔的外沿设置有角孔分流结构,所述角孔分流结构包括:支撑台,其为环绕角孔外沿冲制的、环状的隆起结构,且热交换板上同端的两个支撑台的凸起方向呈相反设置;

分流槽道,其环绕支撑台外沿冲制且呈辐射状分布,在热交换板板面上形成有交替设置的第一脊部和第一槽部;所述分流槽道包括起始端、以及向外辐射延伸形成的辐射端,所有所述分流槽道的起始端均落在支撑台的外环圆上,所有所述分流槽道的辐射端之间均采用平滑的曲线相连并形成第二圆,且该第二圆与外环圆、角孔圆为同心圆结构;

在所述两相换热区内,所述热交换板的板面上冲制有压型图案,在热交换板板面上形成有呈交替设置的第二脊部和第二槽部;

相邻的热交换板之间通过压型图案相互抵靠支撑形成介质通道,相邻的热交换板上的支撑台相互抵靠配合形成供流体流入或者流出介质通道的流道。

2.根据权利要求1所述的一种适应于相变过程传热的板式热交换器,其特征在于,相邻所述分流槽道的起始端与角孔的圆心相连所构成的夹角角度均相同。

3.根据权利要求1所述的一种适应于相变过程传热的板式热交换器,其特征在于,每条所述分流槽道均具有走向引导线,所有所述走向引导线的起点之间采用平滑的曲线相连接形成第三圆,该第三圆与第二圆为同心圆结构。

4.根据权利要求1或2或3所述的一种适应于相变过程传热的板式热交换器,其特征在于,所述角孔分流结构还包括引流槽道,位于热交换板上的同端的两个角孔分流结构中相向设置的分流槽道通过引流槽道相连通。

5.根据权利要求1所述的一种适应于相变过程传热的板式热交换器,其特征在于,所述热交换板上的压型图案中相邻第二脊部之间的间距自左往右逐渐增大。

6.根据权利要求1所述的一种适应于相变过程传热的板式热交换器,其特征在于,所述热交换板上的压型图案的第二脊部高度小于液相换热区和汽相换热区内的分流槽道的第一脊部的高度。

7.根据权利要求6所述的一种适应于相变过程传热的板式热交换器,其特征在于,所述压型图案的第二脊部的端面上或者第二槽部的底面上错布有支撑凸起。

8. 根据权利要求1所述的一种适应于相变过程传热的板式热交换器,其特征在于, 所述热交换板上的压型图案为“人”字形或者“W”形图案。

9.根据权利要求1所述的一种适应于相变过程传热的板式热交换器,其特征在于,所述热交换板上的其中一个角孔的直径小于另外三个角孔的直径。
