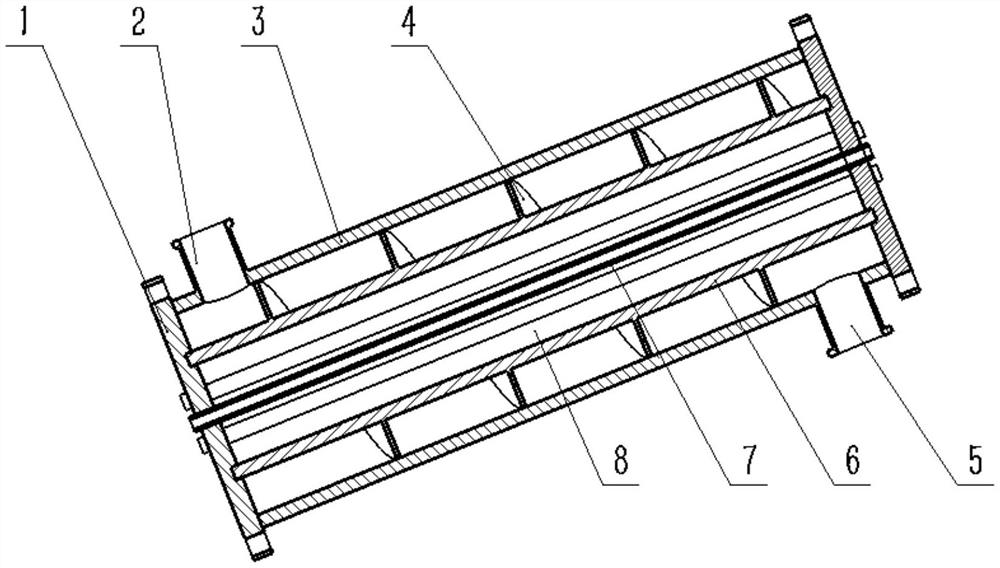

1.一种双壳程相变蓄热换热器,主要由壳体、连续螺旋折流板、蓄热筒、换热管、进口接管、出口接管和管板组成,其特征在于:所述壳体的两端布置管板,外表面前后端分别安装着进口接管和出口接管,中心固定蓄热筒;所述蓄热筒表面固定有连续螺旋折流板;所述换热管采用同心圆布管方式布置于蓄热筒内部;采用石蜡作为相变材料,并置于蓄热筒与换热管之间。
2.根据权利要求1所述的一种双壳程相变蓄热换热器,其特征在于,壳体和管板采用
304不锈钢、蓄热筒和连续螺旋折流板以及换热管的材料为铜,换热管与管板通过焊胀连接,换热管两端伸出约4mm。
3.根据权利要求1所述的一种双壳程相变蓄热换热器,其特征在于,连续螺旋折流板的螺旋角设为10度,并焊接在蓄热筒表面。
4.根据权利要求1所述的一种双壳程相变蓄热换热器,其特征在于,管板内表面挖有深约5mm的沟槽,蓄热筒两侧镶嵌于管板沟槽内。
