专利号: 201821885232X
申请人: 浙江诚迅新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

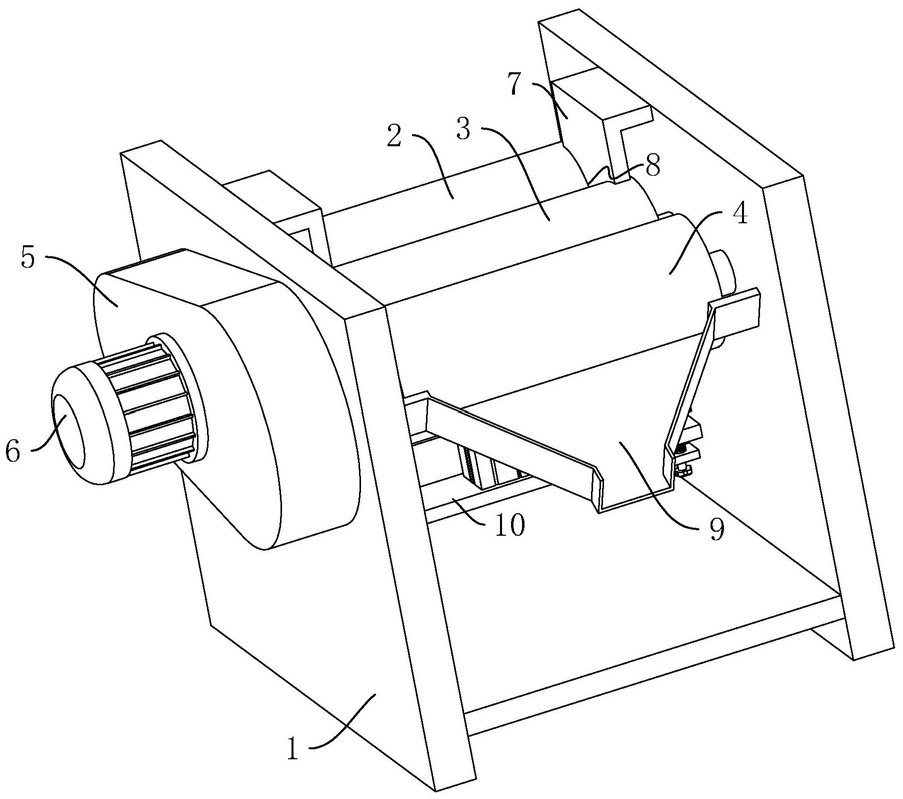

1.一种三辊研磨机,包括机体(1),所述机体(1)上转动连接有第一研磨辊(2)、第二研磨辊(3)及第三研磨辊(4),所述第一研磨辊(2)、第二研磨辊(3)及第三研磨辊(4)连接有减速器(5),所述减速器(5)的输入端连接有电机(6),机体(1)上设有出料口(9),出料口(9)靠近第三研磨辊(4)的一端抵触于第三研磨辊(4)的圆周壁上,所述第一研磨辊(2)和第二研磨辊(3)的连接处上方两端对称设有挡板(7),所述挡板(7)与第一研磨辊(2)和第二研磨辊(3)之间形成进料槽(8),其特征在于:所述机体(1)上还设置有刮板组(15),所述刮板组(15)沿竖直方向滑移连接于机体(1)上,刮板组(15)包括用于分别抵触于第一研磨辊(2)底部和第二研磨辊(3)底部的第一刮板(151)和第二刮板(152)、连接于第一刮板(151)与第二刮板(152)之间的连接板(153),所述机体(1)上还设置有气缸(14),所述气缸(14)用于推动刮板组(15)抵触第一研磨辊(2)和第二研磨辊(3)的底部进行刮除色浆。

2.根据权利要求1所述的三辊研磨机,其特征在于:所述第一刮板(151)和第二刮板(152)呈竖直设置,连接板(153)连接于第一刮板(151)和第二刮板(152)的下端,连接板(153)呈水平设置,且连接板(153)沿第一研磨辊(2)轴线方向的两端与第一刮板(151)平齐,所述气缸(14)的活塞杆固定连接于连接板(153)底部的中心位置处。

3.根据权利要求2所述的三辊研磨机,其特征在于:所述连接板(153)沿第一研磨辊(2)轴线方向的两端均设置有滑移块(18),机体(1)上对应开设有供所述滑移块(18)滑移的滑移槽(19),所述滑移槽(19)呈竖直设置。

4.根据权利要求3所述的三辊研磨机,其特征在于:所述连接板(153)沿第一研磨辊(2)轴线方向的两端还对应设置有侧面板(17)。

5.根据权利要求1所述的三辊研磨机,其特征在于:所述机体(1)上设置有安装板(10),安装板(10)沿竖直方向滑移连接于机体(1)上,安装板(10)上螺纹连接有调节丝杆(11),调节丝杆(11)的轴线呈竖直设置,且调节丝杆(11)与机体(1)转动连接,所述调节丝杆(11)用于调节安装板(10)的高度,所述气缸(14)固定设置于安装板(10)上。

6.根据权利要求5所述的三辊研磨机,其特征在于:所述调节丝杆(11)沿第一研磨辊(2)轴线方向对称分布有两个,所述调节丝杆(11)的下端对应设置有手持部(13)。

7.根据权利要求1所述的三辊研磨机,其特征在于:所述第一刮板(151)和第二刮板(152)靠近第一研磨辊(2)和第二研磨辊(3)的一端均设置有弹性板(16),第一刮板(151)和第二刮板(152)通过弹性板(16)用于抵触于第一研磨辊(2)和第二研磨辊(3)上。

8.根据权利要求7所述的三辊研磨机,其特征在于:所述弹性板(16)的厚度从下端至上端逐渐变薄设置。
