专利号: 2018218846668
申请人: 浙江诚迅新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

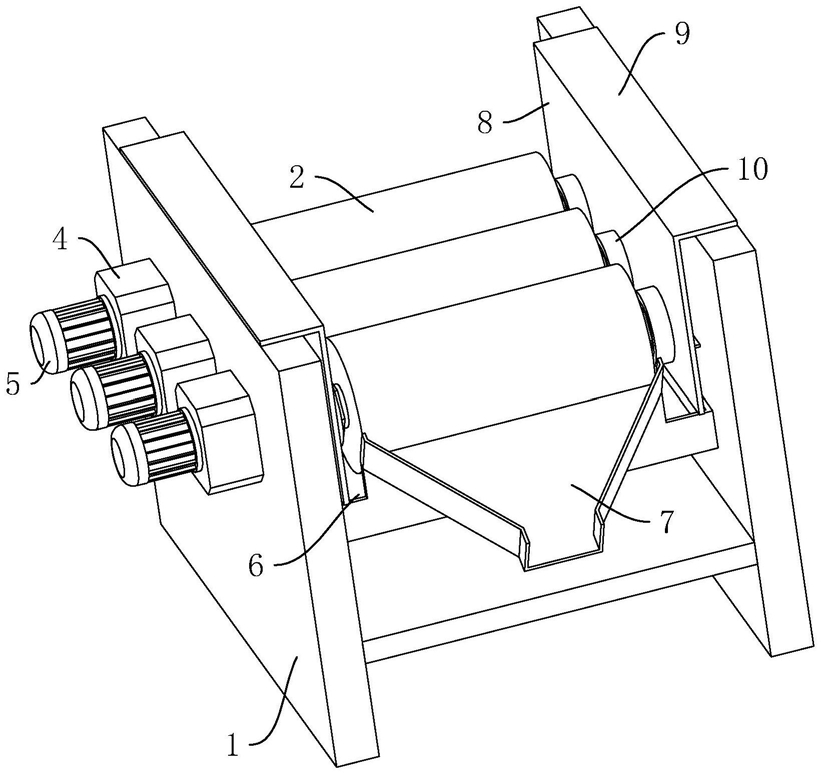

1.一种三辊研磨机,包括机体(1),所述机体(1)上设置有三个沿水平分布的研磨辊(2),每个研磨辊(2)上均同轴设置有转动轴(3),研磨辊(2)通过转动轴(3)与机体(1)转动连接,转动轴(3)上连接有减速器(4),减速器(4)的输入端连接有电机(5),机体(1)上设有容料槽(6),容料槽(6)设置于三个研磨辊(2)的下方处,所述容料槽(6)一端设有出料口(7),其特征在于:所述机体(1)上还设置有两个阻隔板(8),阻隔板(8)对应设置于三个研磨辊(2)轴线方向的两端,三个转动轴(3)转动连接于阻隔板(8)上。

2.根据权利要求1所述的一种三辊研磨机,其特征在于:每个所述阻隔板(8)朝向研磨辊(2)的一端上设置有三个橡胶垫(11),橡胶垫(11)对应套设于三个转动轴(3)上,且橡胶垫(11)抵紧于转动轴(3)的外侧壁上。

3.根据权利要求2所述的一种三辊研磨机,其特征在于:所述阻隔板(8)朝向研磨辊(2)的一端还对应设置有三个供所述橡胶垫(11)嵌入后固定的安装座(10),安装座(10)呈圆环形设置,且安装座(10)的内壁抵紧于橡胶垫(11)的外侧壁;转动轴(3)上套设有与安装座(10)螺纹连接的压紧环(12),压紧环(12)的内径大于转动轴(3)的直径设置,压紧环(12)用于将橡胶垫(11)压紧于安装座(10)内。

4.根据权利要求3所述的一种三辊研磨机,其特征在于:所述压紧环(12)朝向研磨辊(2)的一端设置有夹持部(13)。

5.根据权利要求3所述的一种三辊研磨机,其特征在于:所述橡胶垫(11)由橡胶条沿着转动轴(3)绕卷形成。

6.根据权利要求5所述的一种三辊研磨机,其特征在于:所述橡胶垫(11)的橡胶条呈螺旋状分布,且橡胶条的截面呈圆形设置。

7.根据权利要求2所述的一种三辊研磨机,其特征在于:所述阻隔板(8)背离研磨辊(2)的一端还设置有三个用于清洁转动轴(3)上色浆的清洁件(14),所述清洁件(14)对应三个转动轴(3)设置。

8.根据权利要求7所述的一种三辊研磨机,其特征在于:所述清洁件(14)为设置于阻隔板(8)背离研磨辊(2)一端的刮板(141),刮板(141)沿着转动轴(3)的轴线方向延伸,且刮板(141)靠近转动轴(3)的一端抵触于转动轴(3)的外侧壁上。

9.根据权利要求8所述的一种三辊研磨机,其特征在于:所述刮板(141)靠近转动轴(3)的一端设置有弹性段(15),刮板(141)通过弹性段(15)抵触于转动轴(3)上。
