专利号: 2018115876134
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

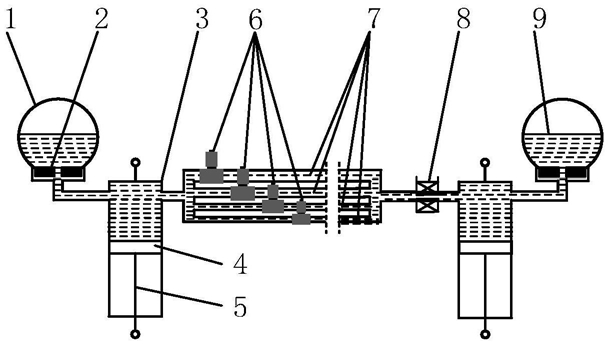

1.一种阻尼和惯容可调的互联式ISD悬架系统,其特征在于,包括阻尼和惯容可调的互联式ISD悬架,以及与之连接的电液控制模块(10),所述悬架具体为:阻尼和惯容可调的互联式ISD悬架,包括蓄能器(1)、阻尼阀(2)、缸筒(3)、活塞(4)、活塞杆(5)、开关阀(6)、连接管路(7)、磁流变导体(8)、磁流变液(9);所述的活塞(4)将缸筒(3)分为上下两腔,左右两侧缸筒(3)的上腔一侧分别通过阻尼阀(2)和蓄能器(1)相连,左右两侧缸筒(3)的上腔另一侧依次通过开关阀(6)、连接管路(7)、磁流变导体(8)连通,实现互联;一组管径不同且并联布置的连接管路(7)与左右两侧缸筒(3)的上腔相串联,每根连接管路(7)上布置一个开关阀(6),所述磁流变导体(8)环绕连接管路(7)安装,所述蓄能器(1)、连接管路(7)及缸筒(3)的上腔充满磁流变液(9);

所述开关阀(6)、连接管路(7)、磁流变导体(8)构成磁流变惯容器,作为惯容元件,在车辆侧倾时,一侧压力高于另一侧,磁流变液受活塞推动,在惯容器中储存动能;

所述悬架系统的阻尼和惯容可调的互联式ISD悬架为前后两对,两对阻尼和惯容可调的互联式ISD悬架均与电液控制模块(10)相连;

每对阻尼和惯容可调的互联式ISD悬架中,活塞(4)将缸筒(3)分为上下两腔,左右两侧缸筒(3)的上腔一侧分别通过阻尼阀(2)和蓄能器(1)相连,左右两侧缸筒(3)的上腔另一侧依次通过开关阀(6)、连接管路(7)、磁流变导体(8)和电液控制模块(10)相连,实现互联;

电液控制模块(10)控制连接管路(7)上各个开关阀(6)的通与断,实现对每根连接管路(7)的等效管径的控制,从而实现惯容的动态调节与控制,根据路况及行驶特性切换“互联/非互联”模式,完成不同工况下车身姿态的调节;电液控制模块(10)通过控制磁流变导体(8)中电流的大小,调节磁流变导体磁场的强弱,实现对流经阻尼孔的磁流变液(9)粘度的控制,从而实现阻尼的动态调节与控制,完成车身高度调节;

由一组开关阀(6)组合控制相应细长管的通与断,实施对一粗长管或细长管等效管径的控制,实现对惯容的动态调节与控制,其中,连接管路(7)为细长管、多根并联的连接管路(7)为粗长管;通过控制磁流变导体中电流的大小,调节导体磁场的强弱,实施对流经阻尼孔的磁流变液(9)粘度的控制,实现对阻尼的动态调节与控制;

当车辆在一般路面行驶时,互联式ISD悬架工作,车辆处于“互联”模式,振动能量转换成磁流变液的动能,由细长管的寄生阻尼和阻尼阀产生的阻尼消耗掉,改善车辆的道路友好性和乘坐舒适性;当车辆作较大强度的加速、减速、车辆悬架受到准静力时转向,或车辆行驶工况较差时,电液控制模块(10)切断管路,各油气悬架独立工作,悬架处于“非互联”模式,提升了侧倾、俯仰刚度,有效改善车辆的操纵稳定性;具体结构中,前后两对可调阻尼和惯容的互联式 ISD悬架中,每一对可调阻尼和惯容的互联式 ISD悬架的活塞(4)将左右两侧缸筒(3)分为上下两腔,左右两侧缸筒(3)的上腔一侧分别通过阻尼阀(2)和蓄能器(1)相连,左右两侧缸筒(3)的上腔另一侧分别通过开关阀(6)、连接管路(7)、磁流变导体(8)和电液控制模块(10)相连,实现互联。

2.根据权利要求1所述的一种阻尼和惯容可调的互联式ISD悬架系统,其特征在于,缸筒(3)的上端与悬挂质量铰接,活塞杆(5)的下端与非悬挂质量铰接。

3.根据权利要求1所述的一种阻尼和惯容可调的互联式ISD悬架系统,其特征在于,所述活塞(4)与缸筒(3)的缸壁,缸筒(3)与连接管路(7)的连接处,均具有良好的密封性。

4.根据权利要求1所述的一种阻尼和惯容可调的互联式ISD悬架系统,其特征在于,所述蓄能器(1)作为弹性元件,以氮气作为弹性介质,构成气体弹簧,氮气与磁流变液通过橡胶隔膜或浮动活塞分开。

5.根据权利要求1所述的一种阻尼和惯容可调的互联式ISD悬架系统,其特征在于,所述阻尼阀(2)由蓄能器附带的节流孔实现。
