专利号: 2018114477866
申请人: 象山维治模具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

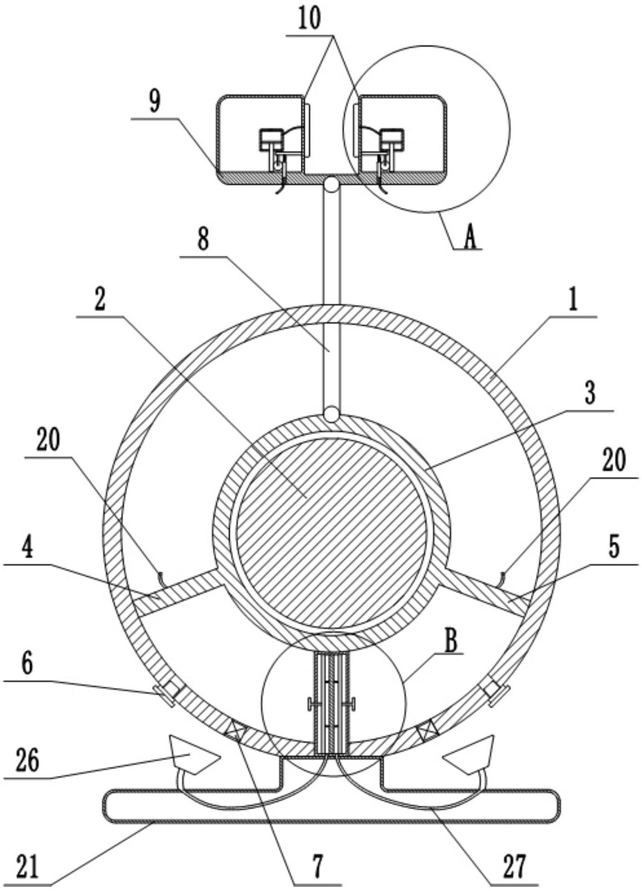

1.机械式缓冲支脚,包括圆柱状且为中空结构的壳体,其特征在于:所述壳体内沿壳体轴线固接有支撑轴,支撑轴外表面同轴转动连接有转环;壳体下部的内壁固接有竖直的隔板,隔板远离壳体内壁的一端滑动连接在转环的外表面上;转环外表面固接有第一按压板和第二按压板,第一按压板和第二按压板对称设置在隔板的两侧,第一按压板和第二按压板远离转环的一端均滑动连接在壳体的内壁上;第一按压板和隔板之间形成第一压缩腔,第二按压板与隔板之间形成第二压缩腔;第一压缩腔和第二压缩腔内均存储有液压油;

所述转环上部外表面铰接有支撑杆,支撑杆远离转环的一端铰接有固定块,固定块开设有放置凹槽,放置凹槽内表面固接有两个弹性气囊;壳体沿着圆周开设有用于支撑杆移动的开口;所述固定块为中空结构,固定块内固接有两个位于放置凹槽两侧的气缸,两个所述气缸分别与相邻的弹性气囊相连通,气缸内滑动连接有活塞,活塞一侧固接有滑动贯穿第一缸体的第一齿条;固定块内固接有两个位于放置凹槽两侧的支撑柱,固定块滑动连接有两个位于支撑柱下方的第二齿条,第二齿条与支撑柱之间连接有拉簧,第二齿条啮合有齿轮,齿轮转动连接在支撑柱上,齿轮与第一齿条相啮合,第一按压板和第二按压板分别与两个第二齿条之间连接有拉绳。

2.根据权利要求1所述的机械式缓冲支脚,其特征在于:所述隔板为中空结构,隔板内固接有分隔板,分隔板将隔板分成第一腔室和第二腔室,第一腔室和第二腔室内均滑动连接有滑板,滑板固接有滑动贯穿隔板侧壁的推板;壳体底部固接有中空的支撑板,支撑板表面固接有两个吹起罩;第一腔室和第二腔室分别与相邻的吹起罩之间连通有用于向吹起罩中充气的导气管。

3.根据权利要求2所述的机械式缓冲支脚,其特征在于:所述第一压缩腔和第二压缩腔的侧壁均开设有进油孔和出油孔,进油孔处设有进油嘴,出油孔处设有安全阀。

4.根据权利要求3所述的机械式缓冲支脚,其特征在于:所述支撑板底部固接有弹性块。

5.根据权利要求4所述的机械式缓冲支脚,其特征在于:所述第一按压板和第二按压板远离转环的一端均套接有柔性的第一密封垫圈。

6.根据权利要求5所述的机械式缓冲支脚,其特征在于:所述隔板靠近转环的一端套接有柔性的第二密封垫圈。
