专利号: 2022222549232
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

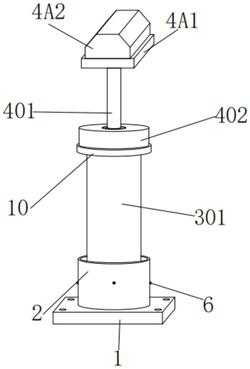

1.一种电梯液压缓冲器,包括底板(1)和底座(2),所述底板(1)的上方焊接有底座(2),其特征在于:所述底座(2)的内部安装有第一圆盘(5),且第一圆盘(5)的外壁与底座(2)的圆形槽处内壁间隙配合,所述第一圆盘(5)通过多个第一螺栓(6)与底座(2)螺纹相连,所述第一圆盘(5)的上方安装有缓冲装置(3),所述缓冲装置(3)的上方安装有密封装置(4)。

2.根据权利要求1所述的一种电梯液压缓冲器,其特征在于:所述缓冲装置(3)包括外缸体(301),所述外缸体(301)的下方外壁与第一圆盘(5)的内部相固接,且外缸体(301)的下表面与底座(2)的下方内壁相贴合,所述外缸体(301)的内部安装有内缸体(302),且内缸体(302)的下表面与外缸体(301)的下方内壁相固接,所述内缸体(302)的内部下方安装有弹簧(303),且弹簧(303)的外壁与内缸体(302)的内壁间隙配合,所述内缸体(302)的中间内壁紧密贴合有活塞(304)。

3.根据权利要求2所述的一种电梯液压缓冲器,其特征在于:所述内缸体(302)的中间和下方外壁分别加工有若干回油孔(7)和排油孔(8)。

4.根据权利要求2所述的一种电梯液压缓冲器,其特征在于:所述密封装置(4)包括轴心杆(401),所述轴心杆(401)的下方与活塞(304)的上表面相固接,所述轴心杆(401)的中间外壁安装有盖体(402),且盖体(402)的上方内壁与外缸体(301)和内缸体(302)的上表面相贴合,所述盖体(402)的通孔处固接有第一密封圈(403),且第一密封圈(403)的内壁与轴心杆(401)的外壁相贴合,所述盖体(402)的内壁安装有第二密封圈(404),且第二密封圈(404)的内壁与外缸体(301)的上方外壁相贴合,所述轴心杆(401)的中间外壁安装有防尘套(405)和油封(406),且防尘套(405)和油封(406)的外壁均与内缸体(302)的内壁相连接。

5.根据权利要求4所述的一种电梯液压缓冲器,其特征在于:所述盖体(402)的下表面通过多个第二螺栓(9)螺纹连接有第二圆盘(10),且第二圆盘(10)的内部与外缸体(301)的外壁相固接。
