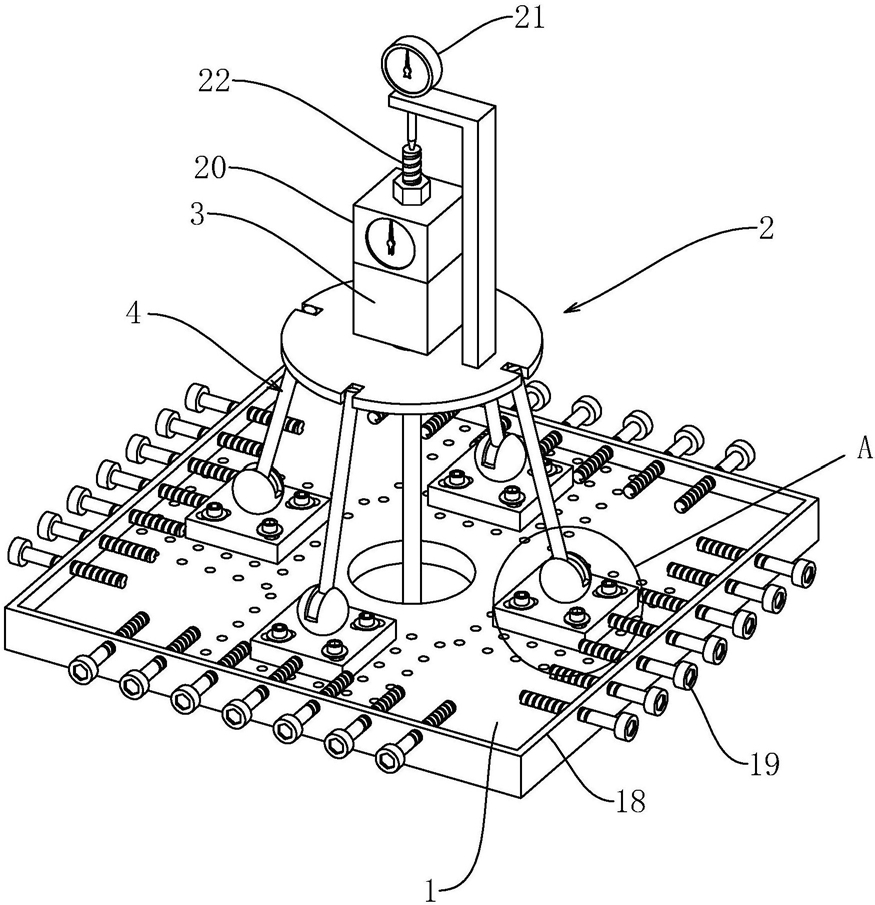

1.一种锚杆荷载检测装置，包括抵接坡面的基板(1)、连接在锚杆(22)上的支撑机构(2)、位于支撑机构(2)上施加负载的加载机构(3)以及连接基板(1)和支撑机构(2)的连接机构(4)，其特征是：所述支撑机构(2)包括圆形的支撑板(5)，所述连接机构(4)包括转动连接在支撑板(5)周向上的多根连接杆(8)，每根连接杆(8)的下端均转动连接有连接板(12)，所述连接板(12)上均开有腰型的连接孔(13)，所述基板(1)上开有多个螺纹孔(15)，所述连接板(12)上设有穿过连接孔(13)与螺纹孔(15)相连的连接螺栓(17)；所述连接杆(8)的下端均一体成型有直径大于连接杆(8)的连接球(9)，所述连接板(12)的中部固定有套在连接球(9)外侧的球壳(11)，所述球壳(11)的侧面开孔；所述球壳(11)侧面的开孔为弧形孔(10)，所述弧形孔(10)的宽度大于连接杆(8)的直径，弧形孔(10)的长度等于球壳(11)半圆的弧长；所述基板(1)的周围一圈向上成型有挡沿(18)，所述挡沿(18)上螺纹连接有多枚穿过挡沿(18)与连接板(12)抵接的抵接螺栓(19)；所述支撑板(5)的下侧位于通孔周围的位置焊接有内径与通孔直径相等的钢管(6)，钢管(6)的两个相对侧壁上各螺纹连接有一枚穿过钢管(6)与锚杆(22)抵接的顶丝(7)；连接板（12）上开有四道分别位于球壳（11）四个方向的腰型的连接孔（13），每道连接孔（13）的延长方向均过连接板（12）和球壳（11）的连接处；

基板（1）的上表面阵列排布有多个螺纹孔（15）。

2.一种使用权利要求1所述的锚杆荷载检测装置检测的方法，其特征是，包括：

步骤一、安装基板(1)；

步骤二、安装支撑板(5)；

步骤三、连接基板(1)和支撑板(5)；

步骤四、安装加载机构(3)、测力计(20)和百分表(21)；

步骤五、加载机构(3)施加作用力，读取测力计(20)和百分表(21)的数值变化；

步骤二中，将锚杆(22)穿过支撑板(5)的通孔后，调节支撑板(5)到合适的高度位置，然后通过旋紧顶丝(7)使得顶丝(7)和锚杆(22)的侧面抵接以固定支撑板(5)；

步骤三中，将连接杆(8)向下摆动，通过调节球壳(11)和连接球(9)的配合角度使得连接板(12)贴合在基板(1)上，连接螺栓(17)穿过垫片(16)和连接板(12)上的连接孔(13)之后与螺纹孔(15)配合螺纹连接；然后通过转动抵接螺栓(19)使得多枚抵接螺栓(19)分别抵住连接板(12)的四周，使得连接板(12)的水平位置被定位，不会在水平方向上发生偏移；

步骤四中，在支撑板(5)上对应锚杆(22)的位置依次安装加载机构(3)、测力计(20)和百分表(21)，锚杆(22)的轴线与加载机构(3)、测力计(20)的受压面相垂直；

步骤五中，通过加载机构(3)施加作用力，测力计(20)读取力的大小值，用百分表(21)读取锚杆(22)的形变位移量，根据施加的压力大小和产生的形变位移量计算锚杆(22)的荷载。
