1.一种纳米二氧化钛的制备方法，其特征在于，包括如下步骤：(1)将异丙醇、钛酸四异丙酯和二乙醇胺混合后，搅拌均匀，得到溶液A；

(2)向去离子水中加入十二烷基苯磺酸钠，搅拌均匀，得到溶液B；

(3)向步骤(2)所述溶液B中逐滴加入步骤(1)所述溶液A，搅拌均匀，得到溶液C；

(4)将步骤(3)所述溶液C于水热反应釜中进行水热反应，冷却后，依次经离心、洗涤、干燥，即得所述纳米二氧化钛。

2.根据权利要求1所述的纳米二氧化钛的制备方法，其特征在于，步骤(1)中，所述异丙醇、钛酸四异丙酯和二乙醇胺的摩尔比为(0.131-0.392):(0.00169-0.0101):(0.0522-

0.104)。

3.根据权利要求1所述的纳米二氧化钛的制备方法，其特征在于，步骤(2)中，所述去离子水和十二烷基苯磺酸钠的质量之比为10-40:0.05-0.2。

4.根据权利要求1所述的纳米二氧化钛的制备方法，其特征在于，步骤(2)中，还对溶液B进行pH调节为9.42-13.17。

5.根据权利要求4所述的纳米二氧化钛的制备方法，其特征在于，所述pH调节剂为醋酸钠、氢氧化钠。

6.根据权利要求1所述的纳米二氧化钛的制备方法，其特征在于，步骤(4)中，所述水热反应的温度为160-220℃，所述水热反应的时间为10-40h。

7.根据权利要求1所述的纳米二氧化钛的制备方法，其特征在于，步骤(4)中，所述洗涤为先用无水乙醇洗，再用去离子水洗。

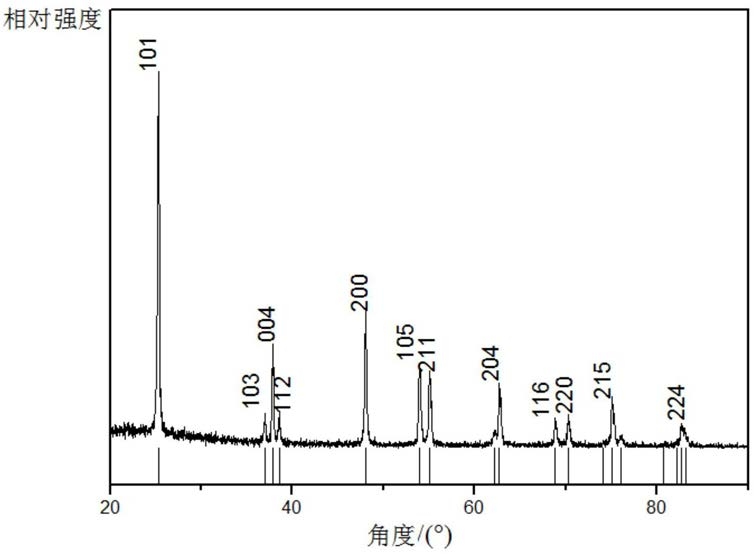

8.根据权利要求1所述的纳米二氧化钛的制备方法，其特征在于，步骤(4)中，所述纳米二氧化钛为纳米棒结构。

9.根据权利要求5所述的纳米二氧化钛的制备方法，其特征在于，步骤(4)中，所述纳米二氧化钛为梭形纳米颗粒结构或纳米片结构。

10.权利要求1-9任一项所述方法制备得到的纳米二氧化钛。
