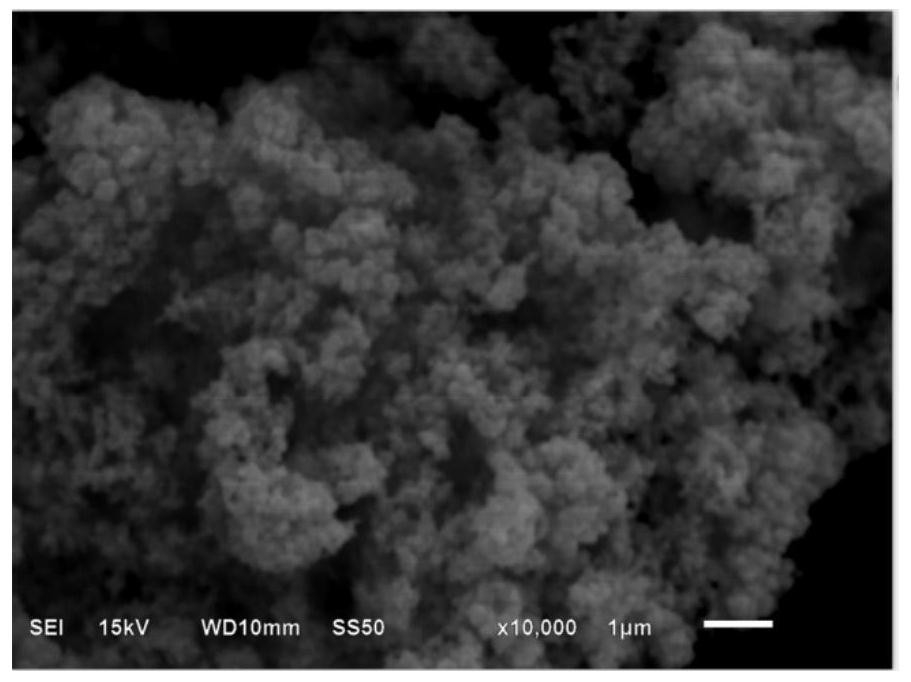

1.一种纳米二氧化钛的制备方法，其特征在于，将四氯化钛通过泵加入到聚四氟乙烯密封容器内，再将钛酸丁酯泵入到四氯化钛上，静置5-10min，然后加热并维持容器内的温度为125-140℃，然后将温度为110-125℃的蒸汽通入到密封容器内，调节蒸汽的流量使得密封容器的压力维持1.2-1.3个大气压，反应至四氯化钛完全蒸发完毕为止，然后冷却至室温，从卸料阀将物料完全排出，经过过滤后，加入正丁醇洗涤至物料的氯离子低于30ppm,然后放入流化态炉内煅烧，煅烧温度为850-950℃，煅烧时间为3-4小时，经过气流粉碎机粉碎后得到纳米二氧化钛。

2.根据权利要求1所述的一种纳米二氧化钛的制备方法，其特征在于：加入的四氯化钛与钛酸丁酯的摩尔比为1:1-1.2。

3.根据权利要求1所述的一种纳米二氧化钛的制备方法，其特征在于：所述密封容器上设置有反应器，密封容器的顶部与反应器的一个进口连通，蒸汽从反应器的另一个进口，反应器的出口与冷凝器连通，反应器的出口与冷凝器连通处设置有旋风收尘器。

4.根据权利要求3所述的一种纳米二氧化钛的制备方法，其特征在于：所述蒸汽经过气体精密过滤器过滤后通入到反应器内，气体精密过滤器的滤芯孔径为0.1μm。

5.根据权利要求3所述的一种纳米二氧化钛的制备方法，其特征在于：所述反应器为文丘里反应器。

6.根据权利要求1所述的一种纳米二氧化钛的制备方法，其特征在于：正丁醇洗涤液和过滤后得到的滤液混合一起，通过精馏将正丁醇和氯化氢的分离，氯化氢经过喷淋吸收得到盐酸溶液。
