1.一种固相法制备纳米二氧化钛的方法，其特征在于：将钛源和供水剂搅拌均匀后放入高压反应釜中，在20—250℃下加热反应1—72小时，冷却烘干后，在氧气氛围下400℃-

550℃焙烧5-7小时，即为纳米二氧化钛；所述供水剂选自有机酸、有机酸铵、无机酸铵、含羟基的有机化合物或含有配位水或晶格水的水合物中的一种或多种的任意组合，所述钛源选自无机钛源或有机钛源中的一种或多种的任意组合。

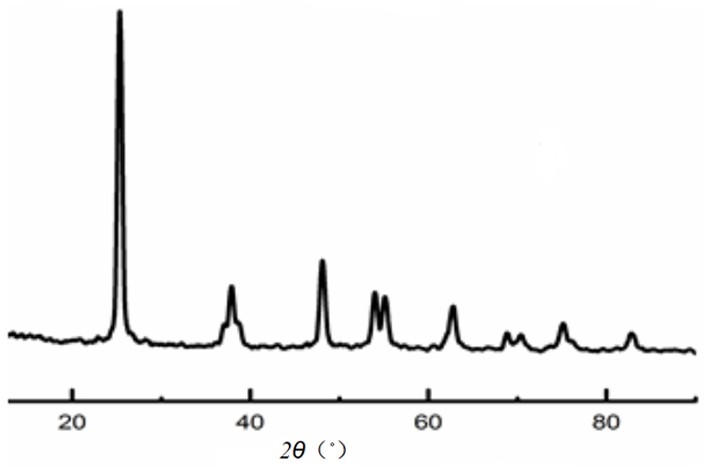

2.根据权利要求1所述的方法，其特征在于：将供水剂与其它盐类混合均匀后加入钛源，放入高压反应釜中反应，冷却产物烘干后，经焙烧得到金属或非金属掺杂的纳米二氧化钛。

3.根据权利要求1或2所述的方法，其特征在于：反应温度为60—120℃，反应时间为6—

24小时。

4.根据权利要求3所述的方法，其特征在于：所述无机钛源选自四氯化钛、硫酸钛；所述有机钛源选自异丙醇钛、钛酸四丁酯。

5.根据权利要求3所述的方法，其特征在于：作为供水剂的有机酸选自草酸、醋酸或甲酸。

6.根据权利要求3所述的方法，其特征在于：作为供水剂的有机酸铵选自草酸铵、甲酸铵或乙酸铵；作为供水剂的无机酸铵为碳酸氢铵。

7.根据权利要求3所述的方法，其特征在于：作为供水剂的含羟基的有机化合物选自环己醇、乙二醇或异丙醇。

8.根据权利要求3所述的方法，其特征在于：作为供水剂的含有配位水或晶格水的水合物选自三水合硝酸铜、六水合硝酸铜、六水合硝酸铁或六水合氯化铁。

9.根据权利要求3所述的方法，其特征在于：所述的其它盐类是金属盐或非金属盐，所述金属盐选自ZrCl4或V Cl4中的一种；非金属盐为SiCl4。
