1.一种氮、硫共掺杂二硫化钨钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：步骤一：将六氯化钨加入乙醇中磁力搅拌至完全溶解形成黄色的澄清溶液，然后加入硫代乙酰胺、三聚氰胺和三聚硫氰酸，在200～220℃下进行均相反应4～48h，洗涤，干燥，得到黑色粉体；

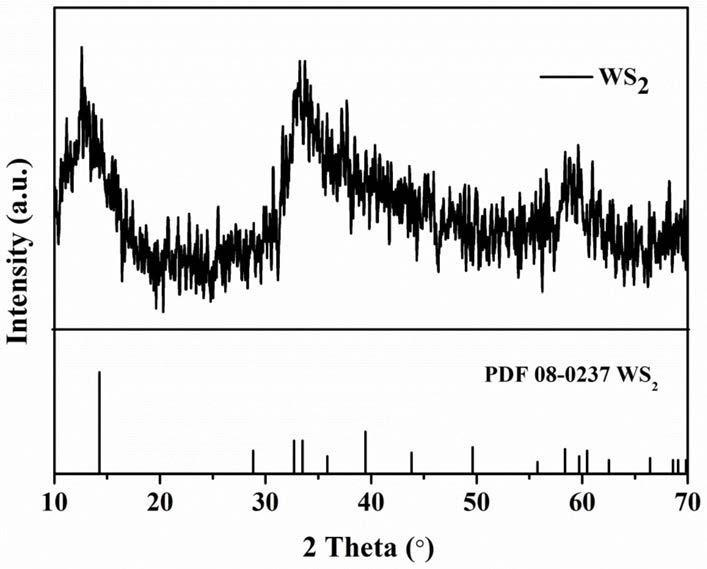

步骤二：将黑色粉体在氩气气氛保护下煅烧，得到氮、硫共掺杂二硫化钨钠离子电池负极材料。

2.根据权利要求1所述的一种氮、硫共掺杂二硫化钨钠离子电池负极材料的制备方法，其特征在于，黄色的澄清溶液的浓度为0.025～0.1mol/L。

3.根据权利要求1所述的一种氮、硫共掺杂二硫化钨钠离子电池负极材料的制备方法，其特征在于，搅拌的速度为600～1000r/min，时间为5～15min。

4.根据权利要求1所述的一种氮、硫共掺杂二硫化钨钠离子电池负极材料的制备方法，其特征在于，六氯化钨与硫代乙酰胺的摩尔比为10:1；六氯化钨、三聚氰胺和三聚硫氰酸的质量比为(7～10)：(0.5～2)：(0.5～2)。

5.根据权利要求1所述的一种氮、硫共掺杂二硫化钨钠离子电池负极材料的制备方法，其特征在于，煅烧的温度为600～1000℃，时间为1～3h。

6.根据权利要求1所述的一种氮、硫共掺杂二硫化钨钠离子电池负极材料的制备方法，其特征在于，煅烧在低温管式炉中进行。
