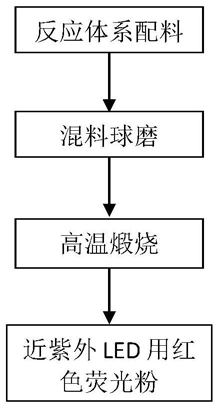

1.一种荧光粉的制备方法，其特征在于：该方法是采用球磨高温固相化学反应法制备多元素掺杂的钨钼酸盐红色荧光粉，具体步骤如下：（1）根据分子式ALn1-a-b(WO4)(MoO4):aEu3+, bRE3+，按化学计量比分别称取A2CO3、Ln2O3、WO3、MoO3、Eu2O3和RE2O3；式中A为Li，Ln为 Gd，RE为Bi和Tb，其中0

（2）再称取反应原料总质量0.05 wt %~1.0 wt%的助熔剂，助熔剂为H3BO3、SrF2、BaF2中的一种或多种；

（3）将称量好的原料和助熔剂移入玛瑙球磨罐，加入玛瑙磨球，再加入适量的球磨剂，于室温下球磨1 3 h；

~

（4）将球磨后的物料连同洗液抽滤，干燥后，于电阻炉中煅烧，煅烧温度为900 ℃ 1300 ~℃，煅烧时间为2 6 h，出炉研磨后即得目标产物。

~

2.如权利要求1所述的一种荧光粉的制备方法，其特征在于：所述荧光粉是以Eu3+为发

3+

光中心，以碱金属稀土钨钼酸盐固溶体为基质，添加Bi 为敏化剂，通过基质结构中缺陷的引入和离子间的交互作用实现高效的红光发射。

3.权利要求1所述一种荧光粉的制备方法，其特征在于步骤（3）中，球料比为2：1、以质量份比计，球磨剂为无水乙醇。
