专利号: 2018112019717
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种润滑材料可补偿的镶嵌式自润滑关节轴承,所述关节轴承包括转轴转子系统、定子系统和电流控制系统,其特征在于:

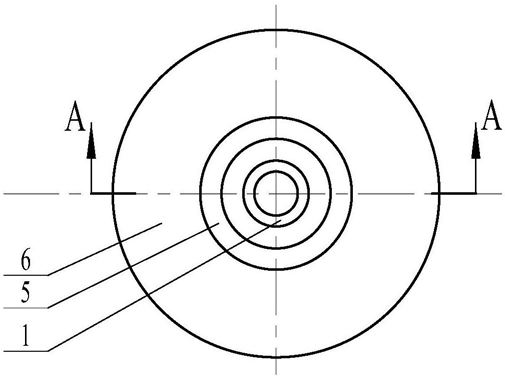

所述转轴转子系统的轴承内圈(5)上开有若干个铁芯通孔(23),所述铁芯通孔(23)中镶嵌有铁芯(4),铁芯(4)嵌入段的轴线指向轴承内圈(5)的球心,铁芯(4)上缠绕漆包线圈(7)组成电磁吸力装置,转子轴套(3)嵌入轴承内圈(5)中以保护电磁吸力装置,压电开关嵌在轴承内圈(5)中,并与轴承外圈(6)的内表面贴合;所述定子系统的轴承外圈(6)开有上下两排开口的方形槽(19),所述方形槽(19)的中心线指向轴承内圈(5)的球心,推力块(8)通过螺钉(10)与固体自润滑材料固定为一体形成自润滑滑块(9),所述自润滑滑块(9)安装于方形槽(19)中,方形槽(19)的前端两侧设置限位块(20),推力块(8)的两端嵌有一端有斜面的弹块(21),所述弹块(21)的底端装有弹簧(22),所述定子系统和转轴转子系统的动静运动形式可以互换。

2.根据权利要求1所述的润滑材料可补偿的镶嵌式自润滑关节轴承,其特征在于:所述漆包线圈(7)通过外设的电源和控制器进行线圈电流的控制,达到控制自润滑滑块(9)推力的大小。

3.根据权利要求1所述的润滑材料可补偿的镶嵌式自润滑关节轴承,其特征在于:所述电流控制系统控制漆包线圈(7)中电流的大小,通过扭矩传感器(12)将轴的扭矩信号传入控制器(13),控制器(13)对传入的扭矩信号进行分析、判断轴承的受力情况,使得输出的每根导线中电流大小不同,以通过电滑环(24)控制不同部位漆包线圈(7)中电流的大小,达到只有轴承内外圈间扭矩大的接触部分自润滑滑块(9)被吸引润滑轴承的效果,实现自润滑滑块(9)自动智能补偿。

4.根据权利要求1所述的润滑材料可补偿的镶嵌式自润滑关节轴承,其特征在于:所述铁芯(4)为导磁材料,所述导磁材料为1J22导磁材料。
