专利号: 2018110035560
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

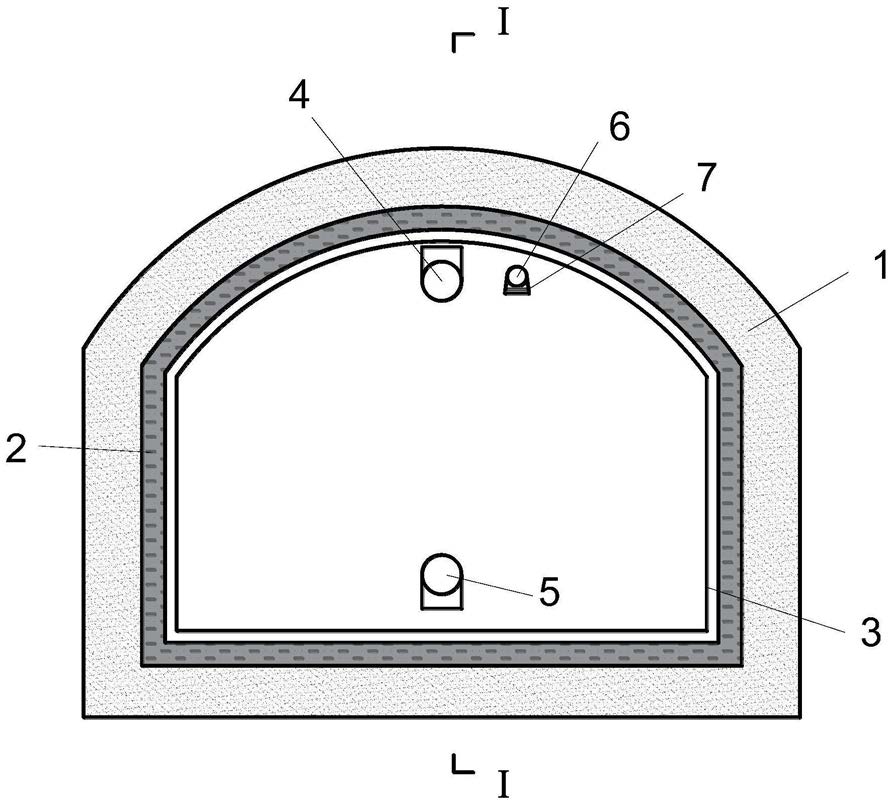

1.一种闭坑矿井大巷储油库,包括库体,其特征在于,还包括人工坝体,所述库体建于闭坑矿井大巷内,所述人工坝体用于封堵所述库体;

所述库体包括由大巷围岩、混凝土喷层和钢板层构成的整体结构;

所述库体顶部设置注采油管道和调压管道,所述库体底部设置抽注水管道;

所述注采油管道和抽注水管道均设置有电控阀门,所述电控阀门能够调节注采油管道内油的流量和抽注水管道内水的流量,进而控制库体内油和水的总体积保持不变。

2.根据权利要求1所述的闭坑矿井大巷储油库,其特征在于,所述钢板层的内、外壁均设置防腐蚀层。

3.根据权利要求1所述的闭坑矿井大巷储油库,其特征在于,所述注采油管道口距离库体顶部小于5cm;所述注采水管道口距离库体底部5~10cm。

4.根据权利要求1所述的闭坑矿井大巷储油库,其特征在于,所述混凝土喷层、钢板层与大巷围岩通过锚杆锚固。

5.根据权利要求1所述的闭坑矿井大巷储油库,其特征在于,还包括水仓,所述水仓通过水泵与所述抽注水管道连通;所述水泵为双向水泵,能够实现水仓和储油库之间双向抽水。

6.根据权利要求1-5任一项所述的闭坑矿井大巷储油库,其特征在于,所述人工坝体根据库容及闭坑矿井地质条件进行设计,厚度为3~5m。

7.根据权利要求1-6任一项所述的闭坑矿井大巷储油库,其特征在于,所述储油库的注采油管道、抽注水管道连通形成储油库群,所述注采油管道、抽注水管道均设置有单库间电控阀门。

8.一种根据权利要求1-6任一项所述的闭坑矿井大巷储油库的储油方法,其特征在于,包括空库注水、注油排水和采油注水三个阶段;储油库正常运行后,所述注油排水阶段和采油注水阶段循环进行。

9.根据权利要求8所述的闭坑矿井大巷储油库的储油方法,其特征在于,所述空库注水阶段,利用水泵向空储油库中注满水;

所述注油排水阶段,将注油管道、抽水管道开启,采油管道、注水管道关闭,水泵将油库中的水抽出的同时,油泵开启向油库注油;

所述采油注水阶段,将采油管道、注水管道开启,注油管道、出水管道关闭,油泵将油库中的油抽出的同时,水泵开启向油库注水;

石油注采过程中,调压管道保持开启状态,调节电控阀门控制库体内油和水的总体积保持不变。

10.一种根据权利要求1-7任一项所述的闭坑矿井大巷储油库的修建方法,其特征在于,包括以下步骤:步骤一:筛选备选巷道;

步骤二:根据所述备选巷道的条件设计储油库的库容及数量;

步骤三:对所述备选巷道进行改建,修建储油库或储油库群。
