专利号: 2015104288205
申请人: 河南理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种矿井巷道测风方法,其特征在于:

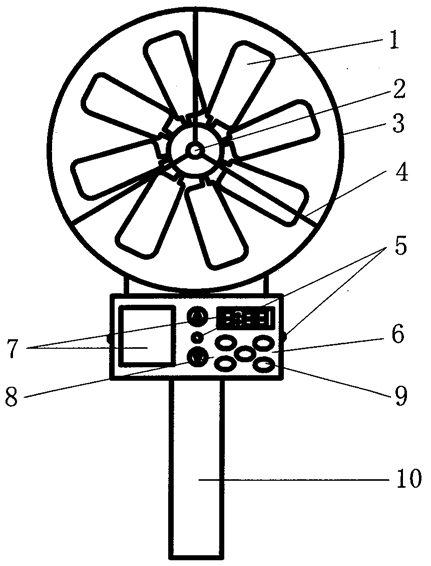

所述矿井巷道测风方法是采用一种带激光测断面的矿井巷道测风仪,由翼轮(1),轮轴(2),翼轮(1)护壳(3),三脚架(4),激光测距探头(5),线路板(11)外壳(6),显示屏(7),面板(8),按键(9),手柄(10),线路板(11),集成芯片(12),存储器(13)组成,翼轮(1)和轮轴(2)相连,固定在三脚架(4)的中心,三脚架(4)固定在翼轮(1)护壳(3)上,激光测距探头(5)镶嵌在线路板(11)外壳(6)上,线路板(11)外壳(6)和手柄(10)相连,集成芯片(12)和存储器(13)镶嵌在线路板(11)上,显示屏(7)和按键(9)镶嵌在面板(8)上,翼轮(1)位于测风仪的最上部,线路板(11)外壳(6)正面的面板(8)位于测风仪中部,面板(8)的下部为手柄,按键(9)包括开机键即I键、断面键即II键、巷道断面确认键即III键、定时键即IV键、菜单键即V键;

所述的测风方法包括以下步骤:

步骤一:在巷道内测风时,在巷道中部,手持测风仪手柄(10),首先按I键将测风仪开机;

步骤二:然后按II键点断面,点上下键选择巷道断面,选定巷道断面后按III键确认,测风仪上的四个激光探头开始工作,即开始测巷道断面,左右两个探头L1、L2测距结果之和即为中宽L,上下两个探头H1、H2测距结果之和即为中高H,然后再点确认,测量完成,巷道中宽和中高即被保存下来,通过测风仪内置系统处理,巷道断面积和巷道周长也被记录下来;

步骤三:接下来按IV键定时,选定测风时间,然后按III键确认,即可开始按照测风线路进行测风,开始测风时测风仪翼轮(1)开始转动,并将数据传输给显示屏(7),显示屏(7)开始计数,在选定的测风时间内将巷道断面走完,倒计时结束时,停止计数;并将计数结果传给集成芯片(12),测风仪内置系统按照预先设定好的风速矫正曲线计算出测风风速,同时也可得到巷道风量;

步骤四:按照顺序各个地点风量测完后,各点数据被保存下来,存入存储器(13)中,到地面后,按菜单键V键照序号导出各个地点的风量,为通风系统调整提供依据。
