专利号: 2019110708419
申请人: 安阳工学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

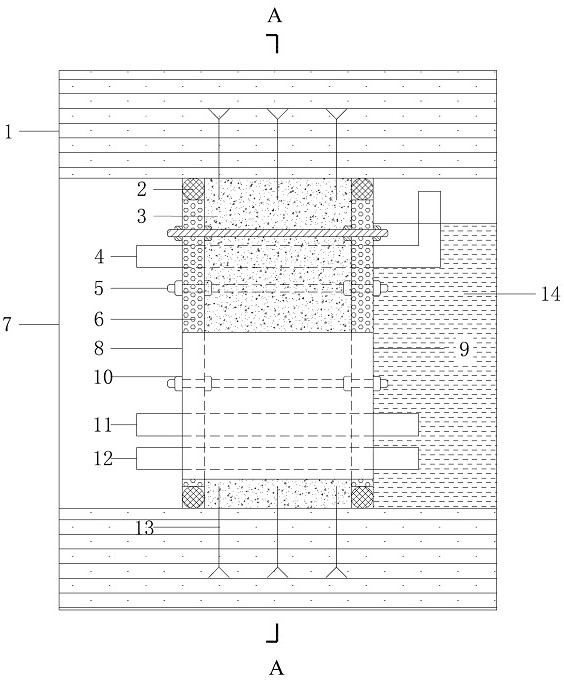

1.一种废弃煤矿巷道改建油库硐室用密闭,其特征在于,密闭包括密闭墙一和密闭墙二,密闭墙一和密闭墙二四周边缘均开设有四周连通的气囊槽,气囊槽内安装有可充气的气囊,用于巷道围岩与密闭墙一和密闭墙二的密封,密闭墙一和密闭墙二的中部均设置有一个密封门,密闭墙一和密闭墙二之间由多根双头螺栓连接,密封门的通道采用钢板焊接而成;密闭预埋有穿透密闭的进油管路、出油管路、排气管路;密闭墙一和密闭墙二之间的空间用混凝土充填,混凝土与巷道围岩通过锚杆连接成一体。

2.根据权利要求1所述的一种废弃煤矿巷道改建油库硐室用密闭,其特征在于:所述密闭墙一和密闭墙二的结构相同,均由预制钢板块焊接而成的中空结构,预制钢板块由钢板焊接而成,密闭墙一、密闭墙二的中空内部均填充绝热隔火材料。

3.根据权利要求1所述的一种废弃煤矿巷道改建油库硐室用密闭,其特征在于:所述密封门向密闭外部开启,位于密闭墙的中间,距离巷道底部0.4m,密闭门宽1m、高2m。

4.根据权利要求1所述的一种废弃煤矿巷道改建油库硐室用密闭,其特征在于:所述双头螺栓两头分别与密闭墙一和密闭墙二相连,旋转螺栓螺帽可以调整密闭墙一和密闭墙二之间的距离。

5.根据权利要求1所述的一种废弃煤矿巷道改建油库硐室用密闭,其特征在于:所述密闭预埋有穿透密闭的进油管路、出油管路、排气管路,从下至上的顺序依次是出油管路、进油管路、排气管路,其中排气管路油库硐室内的管口高于油库设计的上端极限液位面。

6.根据权利要求1所述的一种废弃煤矿巷道改建油库硐室用密闭的构筑方法:其特征在于,所述的构筑方法包括以下步骤:

a)巷道围岩体修整加固:首先清除掉密闭施工位置巷道上的水泥喷浆,露出巷道围岩;

其次打磨密闭墙施工位置的巷道围岩,使其光滑;然后用锚杆加固密闭墙一和密闭墙二之间的巷道围岩;

b)密闭墙建造:首先根据巷道的截面面积和形状,双头螺栓、进油管路、出油管路、排气管路、密封门设计大小和位置来预制钢板块;其次将预制钢板运送至密闭施工位置焊接成密闭墙一、密闭墙二,并安装上气囊;然后将密闭墙放置在设计位置,用双头螺栓连接并调整前后密闭墙的位置;用钢板焊接密封门的通道;

c)混凝土充填:首先预埋进油管路、出油管路、排气管路;然后对气囊进行充气,使密闭墙一和密闭墙二形成一个密闭的空间;然后通过注浆口对密闭浇筑混凝土;

d)安装密封门:养护混凝土至凝固后安装密封门,并测试密封门和密闭的密封效果。

7.根据权利要求6所述一种废弃煤矿巷道改建油库硐室用密闭的构筑方法:其特征在于,锚杆露出巷道围岩30cm,用于连接混凝土与巷道围岩。
