1.一种骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其步骤如下：步骤1.氧化改性处理炭黑，制备亲水性炭黑用作硬模板剂；

步骤2.空间限制域法制备纳米级双金属（Zn-Zr）物种，作为骨架掺杂的金属源；

步骤3.一步原位水热合成多级孔Na-ZSM-5分子筛；

步骤4.制备金属骨架掺杂多级孔Na-ZSM-5分子筛；

步骤5.Na型分子筛离子交换制备H型分子筛。

2.根据权利要求1所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述氧化改性处理炭黑，选用次氯酸钠、双氧水或硝酸作为氧化剂，配置25wt%的氧化剂改性炭黑：取100 mL氧化剂放入到聚四氟乙烯杯中，加入3 g的炭黑，机械搅拌24 h及以上；取出混合液洗涤、抽滤，60 oC温度干燥4 h后，于100 oC干燥过夜，收集样品，得到氧化剂改性处理后的亲水性炭黑。

3.根据权利要求2所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述炭黑为美国Carbot公司生产的BP2000，颗粒粒径=12 nm；所述氧化剂为25wt%次氯酸钠。

4.根据权利要求1所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述空间限制域法制备纳米级双金属（Zn-Zr）物种：按照摩尔比Zn:Zr=1:X，X=100 250投料~混合五水合硝酸锆和氯化锌水溶液，超声波分散30 min，加入2 g步骤1制备的亲水性炭黑作为硬模板剂，在恒温水浴搅拌器中于50 80oC 搅拌5 h后，洗涤、抽滤，放置鼓风干燥箱于~

100 oC干燥过夜；将干燥后的样品放入马弗炉中于400 oC以3 oC/min 升温速率焙烧2 h，紧接着以3 oC/min升至550 oC焙烧，保持8 h；冷却至室温，制得纳米级双金属（Zn-Zr）物种。

5.根据权利要求4所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述的五水合硝酸锆和氯化锌混合液按照摩尔比Zn:Zr=1:200混合，加入硬模板剂，水浴搅拌处理温度为70 oC。

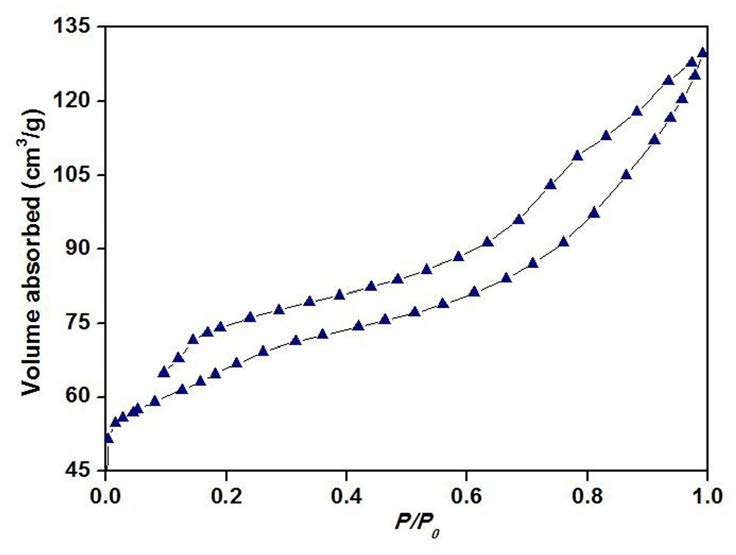

6.根据权利要求1所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述一步原位水热合成多级孔Na-ZSM-5分子筛，以正硅酸四乙酯为硅源，十八水和硫酸铝为铝源，步骤1制备的亲水性纳米级改性炭黑作为介孔硬模板剂，以碱性介质（氨水、氢氧化钠）调节pH值，一步原位水热合成多级孔Na-ZSM-5分子筛：按照摩尔比SiO2:Al2O3:Na2O:TPAOH:H2O=1:X:0.09:0.2:35（X=25 200）投料混合母液，~按照摩尔比SiO2:C=1:X，X=0.2~1.0，加入硬模板剂，继续恒温水浴搅拌，以碱性介质调节溶液至pH=9 12；将晶化母液移至带有聚四氟乙烯内衬的水热釜中150 180 oC下晶化24 72 ~ ~ ~h；将样品于马弗炉中在550oC焙烧5 h结束，获得多级孔Na-ZSM-5分子筛。

7.根据权利要求6所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：SiO2:Al2O3=1:0.02，pH=11，SiO2:C=1:0.52，碱性介质为NaOH，硬模板剂为次氯酸钠改性后的亲水性炭黑，水热温度为170 oC，晶化时间为72 h。

8.根据权利要求1所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述制备金属骨架掺杂多级孔Na-ZSM-5分子筛的方法是，

以正硅酸四乙酯为硅源，十八水和硫酸铝为铝源，以NaOH为碱性介质调节溶液至pH=

11，以步骤2制备的纳米级双金属组分为金属源，按照摩尔比SiO2:M (ZrO2)=1:X，（X=0.02~

0.05，投料，硬模板剂按照摩尔比SiO2:C=1:0.52投料；将硬模板剂溶于NaOH溶液中，置于恒温水浴锅中于35 oC搅拌1 h，制得混合溶液；加入铝源，搅拌2.5 h后，继续逐滴加入硅源，搅拌2 h 后，继续向上述混合液加入金属源及硬模板剂，搅拌6 h后得到晶化母液；将母液移至带有聚四氟乙烯内衬的水热釜中于170 oC下晶化72 h；将合成夜洗涤、抽滤至中性，将样品放置鼓风干燥箱中于100 oC下干燥过夜，然后，将样品于马弗炉中以15 oC/min的升温速度从室温升至550oC保留5 h结束，获得Na型金属掺杂对多级孔ZSM-5分子筛。

9.根据权利要求1所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述金属源的掺杂按照摩尔比SiO2:M (ZrO2)=1:0.025。

10.根据权利要求1所述骨架金属高分散型多级孔H-ZSM-5分子筛制备方法，其特征是：所述Na型分子筛离子交换制备H型分子筛，用0.2~1.0 mol/L NH4Cl溶液离子交换制得H型分子筛。
