1.一种金属Ni掺杂的多级孔ZSM-5分子筛的制备方法，其步骤如下：步骤1.分子筛焙烧预处理，去除模板、水

将HZSM-5分子筛研磨成200目以下粉末，放入马弗炉中以设定的升温速度升至500-600℃，焙烧5-6h，焙烧过程中匀速通入空气流，然后冷却至室温干燥保存；

步骤2.HF酸溶液蚀刻分子筛，生成多级孔道结构

a.HF溶液与去离子水按照质量比：1:5～100混合，制备HF酸蚀刻液；

b.将步骤1焙烧预处理后的分子筛与HF酸蚀刻液按照质量比1：10～12混合，获得混合溶液；将混合溶液磁力搅拌15h以上，然后进行抽滤，洗涤至中性；随后放置鼓风干燥箱于

110℃干燥；将干燥后的样品放入马弗炉中以设定的升温速度升温至600℃，焙烧4～5h，冷却至室温，获得分级样品F-Z5；

步骤3.浸渍法负载高活性金属镍

按照0.2-3g Ni(NO3)2·6H2O加入去离子水15mL的配比，配制硝酸镍溶液；按照10g步骤

2制得的分级样品F-Z5与15mL硝酸镍溶液的配比将两者混合，磁力搅拌4小时后静置8小时以上，获得绿色分子筛悬浮液，然后将绿色分子筛悬浮液放入鼓风干燥箱干燥，干燥条件为：温度110℃，干燥时间8-12h，干燥过程中前两小时每半小时搅拌一次；干燥后的样品于马弗炉中以设定的升温速度从室温升至550℃保温5-6h结束，使用前通氢气600℃还原1h为金属态，获得金属Ni掺杂的多级孔ZSM-5分子筛。

2.根据权利要求1所述的金属Ni掺杂的多级孔ZSM-5分子筛的制备方法，其特征是：所述步骤1，将HZSM-5分子筛研磨成200目以下粉末，放入马弗炉中以设定的升温速度升至550℃，焙烧5-6h。

3.根据权利要求1或2所述的金属Ni掺杂的多级孔ZSM-5分子筛的制备方法，其特征是：步骤4.压片筛分

将步骤3制备的金属Ni掺杂的多级孔ZSM-5分子筛在压片机上以10MPa压力压10分钟，压成片状，然后破碎筛分至16-40目。

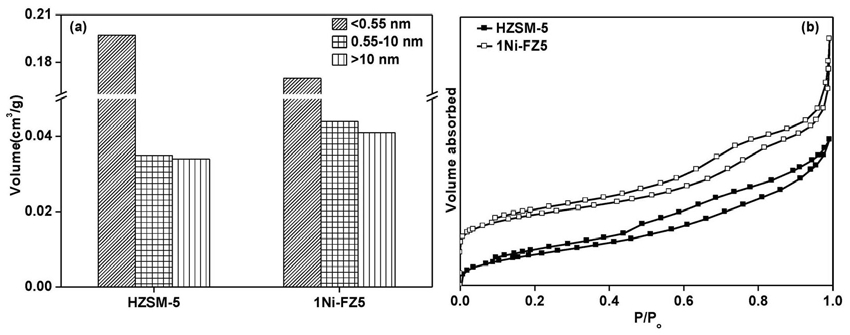

4.权利要求1、2或3所述方法制备的金属Ni掺杂的多级孔ZSM-5分子筛用于生物质催化快速热解：在下坠床反应器中，金属Ni掺杂的多级孔ZSM-5分子筛作为催化剂放置于石英管底部，上层用石英棉隔开，16-40目干燥后的生物质颗粒放于进料瓶中，温度以20℃/min升温速率上升至600℃时通氢气100mL/min还原1h后换成Ar，降温至500℃保持0.1g/min的速率进料，进料完毕后保持15min保证生物质充分热解，得到的生物质挥发分经催化床层重整后用冷肼收集。
