1.ZSM-35自支撑分子筛膜用于渗透分离重金属离子的应用。

2.如权利要求1所述的应用，其特征在于，在膜分离装置中，将ZSM-35自支撑分子筛膜固定于布氏漏斗中，室温下保持膜分离装置压为0.01MPa～0.04MPa，进行重金属离子的分离。

3.如权利要求1或2所述的应用，其特征在于，按以下步骤进行：(1)ZSM-35自支撑分子筛膜的硅铝比为9，直径为40mm，厚度为10mm；

(2)采用O形橡胶圈将ZSM-35自支撑分子筛膜固定于布氏漏斗中；

(3)布氏漏斗下端采用橡胶塞与真空抽滤瓶连接，真空抽滤瓶与真空泵中间接入压力控制器；

(4)通过压力控制器调节膜分离装置的负压在0.01MPa～0.04MPa之间；

(5)将不同初始浓度重金属离子的溶液置于布氏漏斗。

(6)打开真空泵，调节压力控制器，待负压恒定且渗透液的渗透速度稳定开始测量；

(7)利用ICP测定渗透液的离子浓度，截留率采用以下公式计算：其中，C1为初始离子浓度，C2为渗透液中离子浓度。

(8)膜通量采用以下公式计算：

其中，m为渗透液质量，S为膜片有效面积，t为渗透时间。

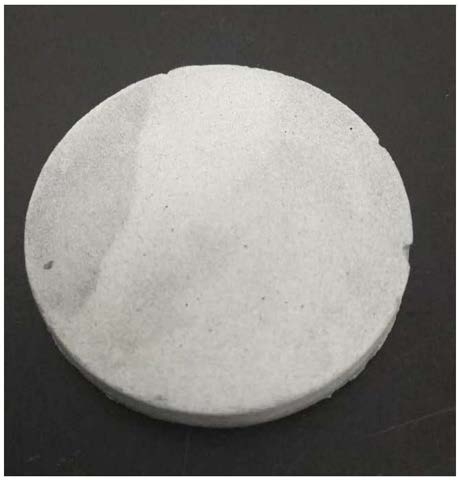

4.如权利要求1或2所述的应用，其特征在于，所述ZSM-35自支撑分子筛膜的合成是将硅灰、偏高岭土、ZSM-35晶种、固体氢氧化钠、去离子水按照质量比为4.38：1：0.13：0.81：

4.03搅拌混合、于直径为40mm，高度为10mm的柱状模具中成型，50℃养护48h，而后脱模，180℃水热反应24h，得到ZSM-35自支撑分子筛膜。
