专利号: 2018109314055
申请人: 太仓市昊博技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

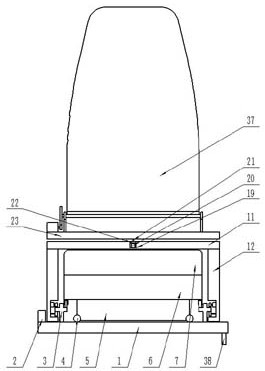

1.一种多功能汽车座椅,包括底座(1),其特征在于,所述底座(1)安装在汽车内部,所述底座(1)上设有滑动座椅装置,所述滑动坐垫装置两侧设有靠背移动装置,所述靠背移动装置上方设有旋转靠背装置,所述底座(1)一侧设有控制器(2);

所述滑动座椅装置包括安装在底座(1)上表面中心处两侧的两个十字支架(3),每个十字支架(3)一侧安装有电动伸缩杆(4),两个电动伸缩杆(4)的伸缩端安装有固定挡板(5),固定挡板(5)上方安装有座椅支座(6),座椅支座(6)上设有座椅(7),座椅支座(6)下表面四角处安装有滑轮座(8),滑轮座(8)下方安装有固定轴(9),固定轴(9)上安装有滑轮(10),滑轮(10)与十字支架(3)滑动连接;

所述靠背移动装置包括靠背支座(11),靠背支座(11)位于座椅(7)上方,靠背支座(11)下方两端安装有两个靠背支腿(12),两个靠背支腿(12)分别位于座椅支座(6)两侧,靠背支腿(12)侧表面下方开有固定凹槽(13),固定凹槽(13)侧表面下方两端安装有固定短轴(14),两个固定短轴(14)上安装有两个小滑轮(15),两个小滑轮(15)分别与十字支架(3)的下侧表面滑动连接,十字支架(3)另一侧侧表面上方安装有齿轮槽导轨(16),固定凹槽(13)侧表面上方中心处安装有微型伺服电机(17),微型伺服电机(17)旋转端安装有主动齿轮(18),主动齿轮(18)与齿轮槽导轨(16)相咬合;

所述旋转靠背装置包括开在靠背支座(11)上表面中心处的电机槽(19),电机槽(19)内部下方安装有步进电机(20),步进电机(20)旋转端安装有支撑短轴(21),步进电机(20)内部上方安装有旋转轴承(22),旋转轴承(22)与支撑短轴(21)固定连接,支撑短轴(21)上方安装有靠背底座(23),靠背底座(23)下表面两端处开有固定槽(24),靠背支座(11)上表面开有固定柱槽(25),固定柱槽(25)与固定槽(24)相对应,固定柱槽(25)内部下端安装有电磁铁一(26),电磁铁一(26)上方安装有弹簧(27),弹簧(27)上端安装有电磁铁二(28),电磁铁二(28)与电磁铁一(26)的磁性相同,电磁铁二(28)上方安装有固定柱(29),固定柱(29)与固定柱槽(25)活动连接,靠背底座(23)上方安装有靠背角度调节装置;

所述控制器(2)的控制信号输出端与电动伸缩杆、微型伺服电机、步进电机、电磁铁一、电磁铁二和靠背角度调节装置电性连接。

2.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述靠背角度调节装置包括安装在靠背底座(23)上表面两端的两个轴承座(30),轴承座(30)上安装有固定轴承(31),两个固定轴承(31)内安装有倾角调节杆(32),倾角调节杆(32)一端安装有调节齿轮(33),调节齿轮(33)下方设有主动调节齿轮(34),主动调节齿轮(34)一侧设有小伺服电机(35),小伺服电机(35)与靠背底座(23)固定连接,小伺服电机(35)与主动调节齿轮(34)固定连接,倾角调节杆(32)上安装有靠背底板(36),靠背固定底板(36)上安装有靠背(37)。

3.根据权利要求2所述的一种多功能汽车座椅,其特征在于,所述小伺服电机(35)与控制器(2)的控制信号输出端电性连接。

4.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述弹簧(27)由拉伸型弹簧构成。

5.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述靠背支座(11)通过将固定柱(29)插入到固定槽(25)内进行固定靠背底座(23)。

6.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述十字支架(3)由高强度不锈钢材质构成。

7.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述整个装置由不锈钢材质构成。

8.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述底座(1)下表面上设有接电口(38),所述接电口(38)与装置内的用电设备电性连接,所述接电口(38)与汽车电源电性连接。

9.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述控制器(2)上设有控制按钮(39)。

10.根据权利要求1所述的一种多功能汽车座椅,其特征在于,所述控制器(2)上设有用电接口(40),所述用电接口(40)与接电口(38)电性连接。
