专利号: 2017102548480
申请人: 扬州金迪椅业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

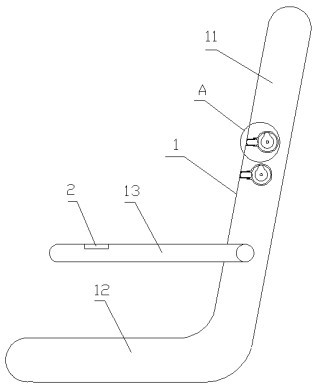

1.多功能车辆座椅,包括座椅本体,所述座椅本体包括靠背、座面、转动连接在靠背上的扶手,其特征在于:还包括有嵌入靠背内的两层间隔分布的按摩触发组件,还包括有设于靠背内的一个旋转颈枕装置;

所述按摩触发组件包括有旋转轮、固定连接于旋转轮且用于驱动旋转轮旋转的旋转驱动装置、按摩滑动座、复位弹簧,所述旋转轮一侧向外延伸出弧形凸轮部,所述按摩滑动座的内端面为与弧形凸轮部相对应的弧形接触面,所述按摩滑动座的内端部向外延伸出限位块;所述靠背上嵌入有与按摩触发组件相对应的容纳槽,所述容纳槽包括与按摩滑动座相对应的滑动槽、与限位块相对应的限位槽、与旋转轮相对应的旋转槽,所述滑动槽、限位槽、旋转槽相互连通且滑动槽外端延伸至靠背前表面;所述滑动槽内固定有与按摩滑动座相对应的滑轨,所述按摩滑动座的外端部滑动连接在滑动槽内的滑轨上,所述复位弹簧置于限位槽内且一端固定连接于限位槽侧壁、另一端固定连接于限位块上;

所述靠背顶部嵌入有一U型安装槽,所述旋转颈枕装置包括有一置于安装槽内的倒U型颈枕、用于驱动颈枕上下翻转的翻转驱动器、用于驱动颈枕在安装槽内上下往复直线运动的升降驱动器,所述颈枕的内腔与安装槽底侧侧壁之间形成有放置腔;

所述扶手的上表面上嵌入有一带有触摸显示屏、用于控制旋转驱动装置启停且用于控制翻转驱动器、升降驱动器启停的控制器,所述控制器的输入端连接有用于接收信号生成器的站点信息的无线信号接收器,所述信号生成器的输出端连接有与控制器的无线信号接收器相对应的无线信号发射器。

2.根据权利要求1所述的多功能车辆座椅,其特征在于:所述按摩触发组件还包括有第一子控制器,所述旋转驱动装置为电连接于第一子控制器输出端的第一旋转驱动电机;所述旋转颈枕装置还包括有第二子控制器,所述翻转驱动器、升降驱动器分别电连接于第二子控制器;所述控制器的输出端连接有子无线信号发射器,所述第一子控制器、第二子控制器的输入端均电连接有用于接收控制器的对应控制指令、与控制器的子无线信号发射器相对应的子无线信号接收器。
