1.一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于包括有以下步骤：以红砖粉为原料，并过筛；

去除过筛后的红砖粉表面杂质；

3）将去除杂质的红砖粉进行干燥；

4）将干燥后红砖粉放入硝酸镍溶液中浸泡，并保证原料全部浸没于硝酸镍溶液中；

5）将经硝酸镍溶液浸泡后的红砖粉进行干燥；

6）将干燥后的浸有硝酸镍的红砖粉通过电加热炉在保护气的气氛下进行加热，从而得到红砖粉负载镍催化剂。

2.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤1）中，红砖粉的粒径在200  400目范围内。

~

3.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤2）中，将红砖粉放入超纯水中不断冲洗，直至清洗液无浑浊则视为原料表面杂质已经去除。

4.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤3）、步骤5）中，干燥的环境温度在100 110℃的范围内，干燥的时~间至少需要12h。

5.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤4）中，每浸泡20g的红砖粉，需要硝酸镍溶液中硝酸镍的摩尔量在

0.01 0.06 mol的范围内，并且浸泡时间至少12h。

~

6.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤6）中，加热温度为500 ℃。

7.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤6）中，加热时间为5 15min的范围内。

~

8.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤6）中，保护气为氮气、氦气或氩气，保护气体积流量在50 1000 ~mL/min的范围内。

9.如权利要求1所述的一种用于生物质焦油裂解重整的红砖粉负载镍催化剂的制备方法，其特征在于：所述步骤6）中，干燥后的浸有硝酸镍的红砖粉在500℃的温度下，并在保护气氛围下加热制备得到红砖粉负载镍催化剂。

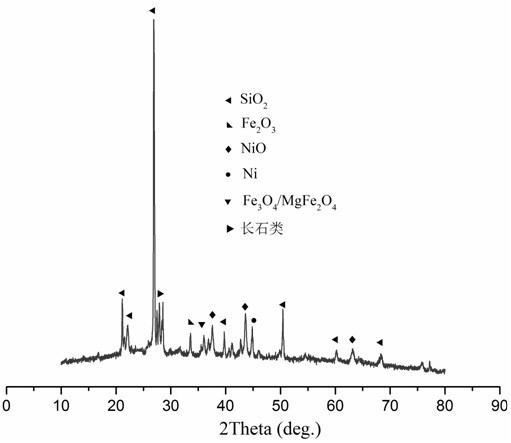

10.利用如权利要求1 9其中任意一条所述的方法制备得到的一种用于生物质焦油裂~解重整的红砖粉负载镍催化剂，其特征在于：其元素包括有Si、K、Mg、Fe、Al、Ni和O元素，各元素的质量分数为：Si：10.89 13.28%， K：0.99 1.31%， Mg：1.36 1.76%，Fe：4.38 5.73%， Al：4.71 6.51% ~ ~ ~ ~ ~，Ni：2.76 15.42%，其余为O。

~
