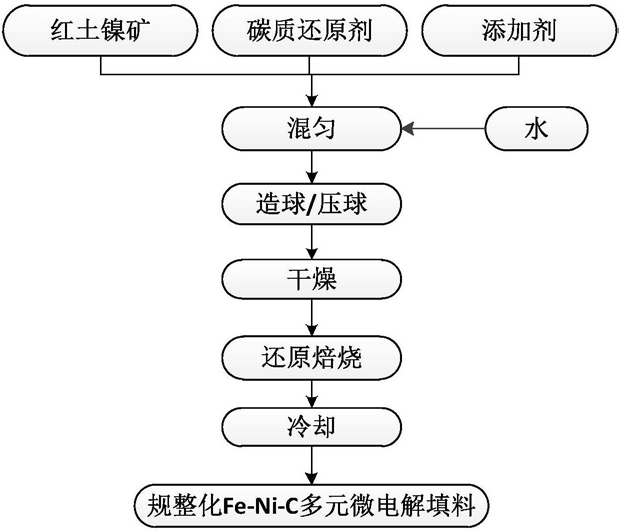

1.一种用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：包括如下步骤：(1)制备含碳球团：将红土镍矿破碎后与碳质还原剂和添加剂按一定比例混合均匀，然后加水造球或压球，制备成含碳球团；

(2)还原焙烧：将步骤(1)所得含碳球团干燥后，在900℃～1300℃隔绝氧气条件下进行还原焙烧，生成含镍铁合金颗粒与碳粒的焙烧产品，然后在隔绝氧气条件下冷却，得到规整化Fe-Ni-C多元微电解填料。

2.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(1)中红土镍矿的铁含量大于30％，镍含量大于0.5％。

3.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(1)中碳质还原剂为煤、活性炭、焦炭中的一种或多种组合。

4.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(1)中添加剂为氧化钙、碳酸钠、萤石、硼砂中的一种或多种组合。

5.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(1)中红土镍矿、碳质还原剂和添加剂的质量比为100:(20～50):(1～

10)。

6.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(1)中红土镍矿粒度小于1mm。

7.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(1)中水的添加量为红土镍矿质量的10％～25％。

8.根据权利要求1所述的用红土镍矿生产规整化Fe-Ni-C多元微电解填料的方法，其特征在于：所述步骤(2)中还原焙烧时间为30min～100min。
