1.一种一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，采用铜盐、钯盐和铂盐作为原料，抗坏血酸作为还原剂，一步合成铂-钯-铜三元金属纳米立方框架材料，其粒径为20～50nm。

2.根据权利要求1所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，具体包括以下步骤：S1、将表面活性剂溶于水形成溶液，再按顺序依次加入强碱溶液，钯盐溶液，铜盐溶液，PtCl2-溶液和抗坏血酸溶液，得到混合反应液；

S2、将步骤S1得到的混合反应液在60～90℃恒温震荡反应3～5小时；

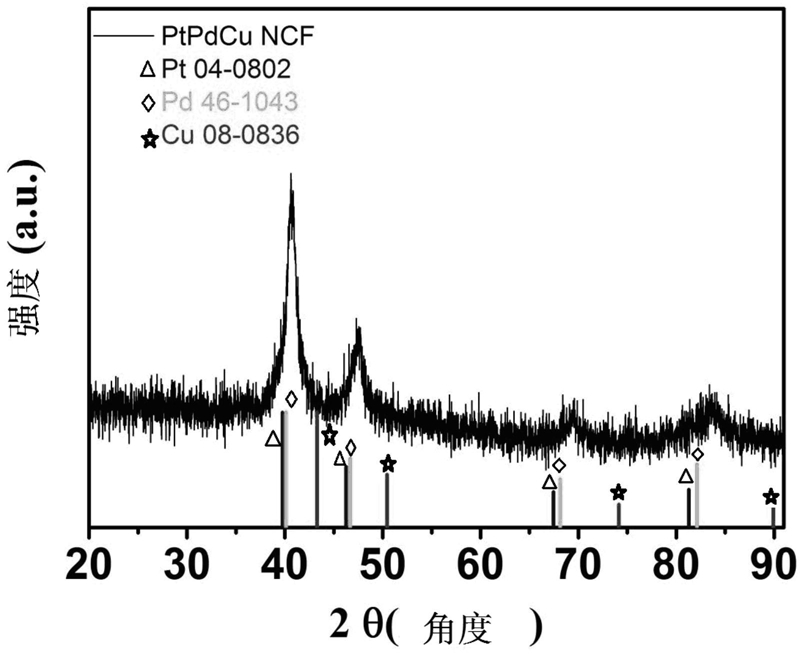

S3、反应结束后经离心、洗涤、干燥，即可得到所述铂-钯-铜三元金属纳米立方框架材料。

3.根据权利要求2所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特-征在于，步骤S1中，所述混合反应液中各组分的最终浓度之比为：OH ：抗坏血酸：表面活性剂：铂盐：钯盐：铜盐＝0.002～0.006mol/L：0.002～0.006mol/L：2～6g/L：0.0002～

0.001mol/L：0.0002～0.001mol/L：0.0002～0.001mol/L。

4.根据权利要求1-3任意一项所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，所述强碱为氢氧化钠、氢氧化钾中的一种或多种。

5.根据权利要求1-3任意一项所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，所述钯盐为氯化钯、硝酸钯中的一种或多种。

6.根据权利要求1-3任意一项所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，所述铜盐为氯化铜、硫酸铜、硝酸铜、乙酸铜中的一种或多种。

7.根据权利要求1-3任意一项所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，所述铂盐是氯铂酸钾，也可以用氯铂酸或者氯铂酸与氯铂酸钾的混合物代替。

8.根据权利要求1-3任意一项所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，所述表面活性剂为十六烷基三甲基溴化铵、十六烷基三甲基氯化铵中的一种或多种。

9.根据权利要求2所述的一步合成铂-钯-铜三元金属纳米立方框架材料的方法，其特征在于，步骤S2中，采用恒温水浴振荡器进行恒温震荡，振荡速率为50～80rpm。

10.一种采用权利要求1-9任意一项所述的方法制备得到的铂-钯-铜三元金属纳米立方框架材料在电催化氧化甲醇中的应用。
