专利号: 2018108277735
申请人: 如东道博智能设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

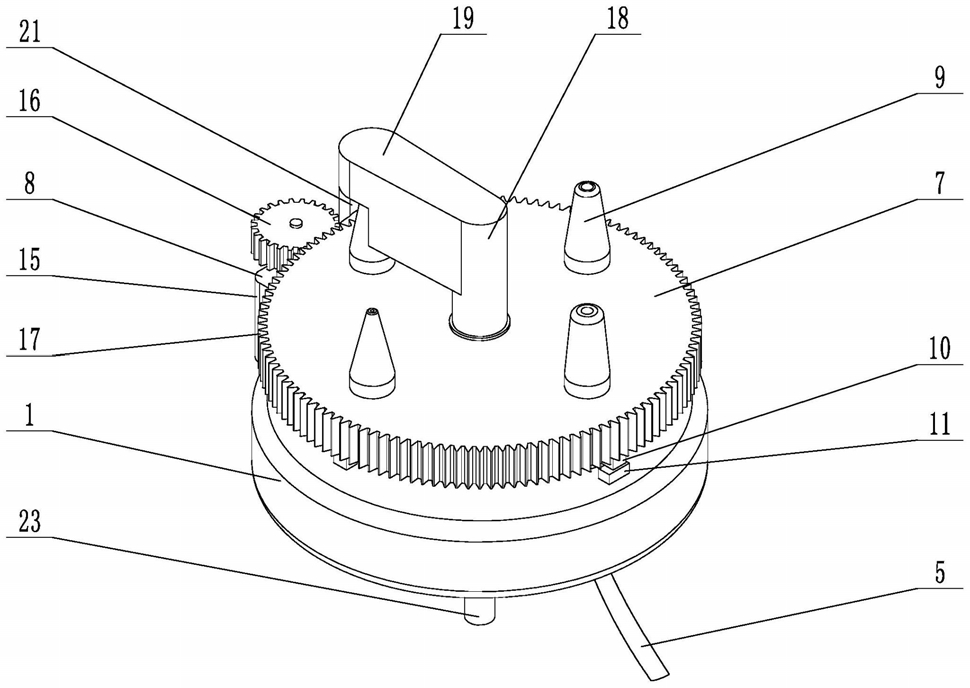

1.一种3D打印喷头,其特征在于,包括:

固定盘(1),所述固定盘(1)上开设安装孔(2);

伸缩嘴(3),所述伸缩嘴(3)与安装孔(2)滑动连接;

与3D打印机控制器相连接的第一驱动装置(4),所述第一驱动装置(4)与伸缩嘴(3)相适应,所述第一驱动装置(4)用于驱动伸缩嘴(3)在安装孔(2)内滑动;

连接管(5),所述连接管(5)为软管,所述连接管(5)与伸缩嘴(3)相连接;

定轴(6),所述定轴(6)与固定盘(1)中心位置垂直固定连接;

转动盘(7),所述转动盘(7)与定轴(6)转动连接;

与3D打印机控制器相连接的第二驱动装置(8),所述第二驱动装置(8)用于驱动转动盘(7)相对于定轴(6)轴线转动;

多个喷嘴(9),多个所述喷嘴(9)在转动盘(7)顶面上可拆卸垂直固定连接,所述喷嘴(9)朝向伸缩嘴(3)一端与伸缩嘴(3)相适应;

与喷嘴(9)一一对应的传感器(10),所述传感器(10)位于转动盘(7)朝向固定盘(1)一侧,多个所述传感器(10)均与3D打印机控制器相连接;

触发块(11),所述触发块(11)位于固定盘(1)朝向转动盘(7)一端,所述触发块(11)与传感器(10)相适应。

2.根据权利要求1所述的一种3D打印喷头,其特征在于,所述第一驱动装置(4)包括:安装槽(12),所述安装槽(12)位于安装孔(2)一侧;

连杆(13),所述连杆(13)一端与伸缩嘴(3)铰接;

第一电机(14),所述第一电机(14)与安装槽(12)侧壁固定连接,所述第一电机(14)与

3D打印机控制器信号连接,所述第一电机(14)电机轴与连杆(13)远离伸缩嘴(3)一端固定连接。

3.根据权利要求1所述的一种3D打印喷头,其特征在于,所述第二驱动装置(8)包括:第二电机(15),所述第二电机(15)与固定盘(1)侧面固定连接,所述第二电机(15)与3D打印机控制器信号连接;

驱动齿轮(16),所述驱动齿轮(16)与第二电机(15)电机轴固定连接;

排齿(17),所述排齿(17)位于转动盘(7)侧面,所述排齿(17)与驱动齿轮(16)相啮合。

4.根据权利要求1所述的一种3D打印喷头,其特征在于,还包括:延伸轴(18),所述延伸轴(18)与定轴(6)固定连接,所述延伸轴(18)与定轴(6)同轴;

罩板(19),所述罩板(19)与延伸轴(18)固定连接;

空腔(20),所述空腔(20)位于罩板(19)内部;

开槽(21),所述开槽(21)贯通空腔(20)和外部,所述开槽(21)与喷嘴(9)相适应;

通道(22),所述通道(22)位于空腔(20)内,所述喷嘴(9)与通道(22)一端相适应;

吸液管(23),所述吸液管(23)与通道(22)远离喷嘴(9)一端相连通,所述吸液管(23)远离通道(22)一端设置泵体,所述泵体与3D打印机控制器信号连接。

5.根据权利要求4所述的一种3D打印喷头,其特征在于:所述通道(22)与喷嘴(9)相适应一端设置弹性垫圈(24)。

6.根据权利要求1所述的一种3D打印喷头,其特征在于:所述定轴(6)和延伸轴(18)内设置通孔(25),所述吸液管(22)贯穿通孔(25)。
