专利号: 2016104462121
申请人: 东阳市东狮卫浴有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

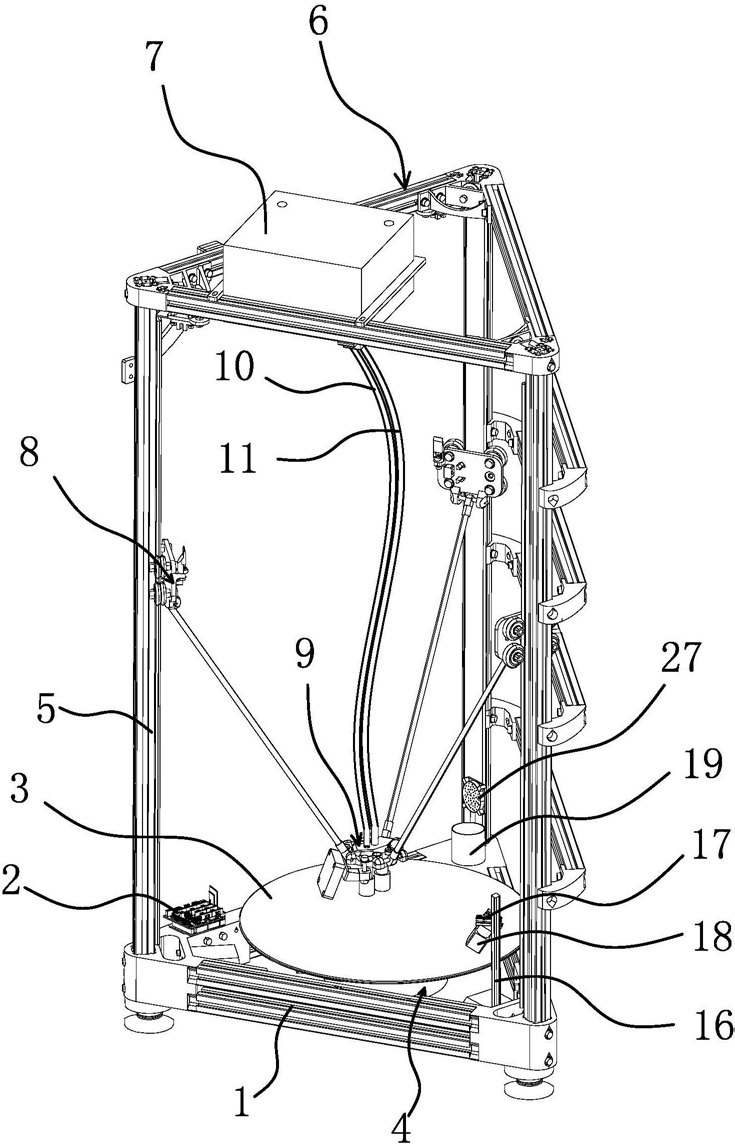

1.一种3D打印机的打印喷头,3D打印机包括底座,其特征在于,本打印喷头包括连接板,所述的连接板下方设有喷头一和喷头二,所述的连接板具有六个凸出部,所述的凸出部中心均开设有圆孔,所述的圆孔通过铰柱与一能控制其上升或者下降的升降机构相连接,所述的底座包括三根连杆和与之相匹配的三个连接件,所述的三根连杆通过所述三个连接件首尾相连,所述的连杆采用3030铝型材,三根连杆的长度相等;所述的连接件中心开设有三个安装孔,所述的三个安装孔内均固定有一根立柱;所述的三根立柱固定在底座上,所述的连接板顶部设有输入孔一和输入孔二,所述的连接板与喷头一和喷头二均设有可拆卸结构一,所述的喷头一和喷头二侧面设有冷却装置,所述的底座上设有清洗装置,所述的清洗装置包括清洗桶和烘干组件,所述的清洗桶底部与底座设有一升降结构,所述的升降结构包括气缸,气缸的缸体固定在底座上,气缸的活塞杆竖直向上,所述的活塞杆端部与清洗桶底部相固定,所述的清洗桶中设有清洗组件,所述的清洗组件包括电机二和电机三,电机二输出轴和电机三输出轴上套有与喷头一和喷头二相对应的清洁环一和清洁环二,所述的清洗桶底部开设有进液孔,所述的进液孔与外部进液管相连,所述的进液孔与进液管之间设有抽液泵和进液阀门,所述的烘干组件设置在清洗桶上方,所述的烘干组件包括电吹风,所述的电吹风通过支柱固定在清洗桶桶壁上方。

2.根据权利要求1所述的3D打印机的打印喷头,其特征在于,所述的升降机构包括固定在上述三个立柱上的三个升降轨道,所述的升降轨道与立柱相平行,所述的三个升降轨道上分别匹配有升降块,所述的三块升降块均为长方体结构,所述的升降块开设有四个固定孔,所述的四个固定孔内对应固定一根固定轴,所述的四个固定轴的另一端对应套有四个滑轮,所述的滑轮与上述升降轨道相匹配,所述的升降块还具有两个向外凸起部,所述的凸起部分别开设铰接孔一,所述升降块通过铰柱一与控制臂上端相铰接,所述的控制臂下端连接在打印喷头上,所述的控制臂为具有伸缩功能的伸缩杆。

3.根据权利要求2所述的3D打印机的打印喷头,其特征在于,所述的打印喷头的输入孔一和输入孔二内对应设有阀门一和阀门二,所述的阀门一和阀门二下方对应设有输送泵一和输送泵二,所述的输入孔一和输入孔二对应连接输送管一和输送管二。

4.根据权利要求1所述的3D打印机的打印喷头,其特征在于,所述的喷头一和喷头二外部对应设有喷头罩一和喷头罩二。

5.根据权利要求4所述的3D打印机的打印喷头,其特征在于,所述的喷头一和喷头二采用钨材制成。

6.根据权利要求1所述的3D打印机的打印喷头,其特征在于,所述的冷却装置包括具有散热功能的散热风扇,所述的散热风扇风口朝向喷头一和喷头二。

7.根据权利要求1所述的3D打印机的打印喷头,其特征在于,所述的底座上设有回收装置,所述的回收装置包括固定在底座上的固定杆,所述固定杆上设有凹型滑轨,所述的固定杆上设有与凹型滑轨相配的滑动块,所述的滑动块升降范围为5cm到30cm,所述的滑动块另一端铰接着电动抽风机,所述的电动抽风机可水平向下摆动范围为0°到90°,所述的电动抽风机连接有回收管,所述的回收管与回收箱相连。
