专利号: 2018106929024
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

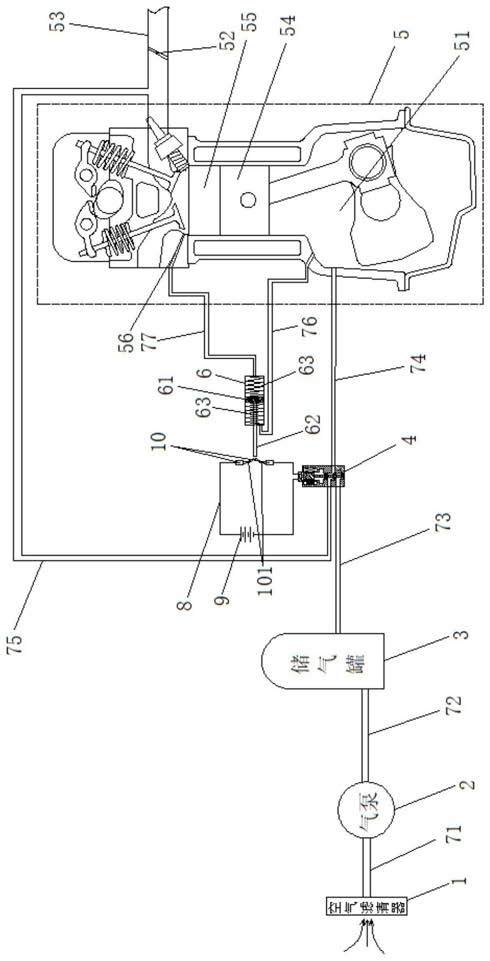

1.一种发动机压力平衡系统,所述平衡系统包括空气滤清器(1)、气泵(2)、储气罐(3)、电磁阀(4)和发动机(5),所述空气滤清器(1)、所述气泵(2)和所述储气罐(3)依次相连;所述储气罐(3)与所述电磁阀(4)的第三端口(43)连通;所述电磁阀(4)的第一端口(41)和第二端口(42)分别与所述发动机(5)中曲轴箱(51)的内腔和所述发动机(5)中节气门(52)后侧的进气管(53)连通,其特征在于:所述平衡系统还包括密封的控制缸(6),所述控制缸(6)内设有控制活塞(61)和与其相连的活塞杆(62);所述活塞杆(62)与所述控制缸(6)的缸壁滑动密封配合;所述控制活塞(61)将其两侧的所述控制缸(6)内腔密封隔开;所述控制缸(6)的左腔通过第一导管(76)与所述曲轴箱(51)的内腔连通;所述控制缸(6)的右腔通过第二导管(77)、所述发动机(5)中气道(56)与所述发动机(5)中活塞(54)上侧的气缸(55)内腔连通;所述控制活塞(61)的两侧壁分别通过相同的弹簧(63)与各自相邻的端部缸壁弹性连接;所述电磁阀(4)通过导线(8)与电源(9)以及一对电极(10)组成一串联回路;一对所述电极(10)上对称设有两个弹性触片(101);所述活塞杆(62)的左端离两个所述弹性触片(101)的距离为1mm。

2.根据权利要求1所述的发动机压力平衡系统,其特征在于:所述弹性触片(101)、所述电极(10)和所述活塞杆(62)均由导电材料制成。

3.根据权利要求1或2所述的发动机压力平衡系统,其特征在于:所述空气滤清器(1)通过第六导管(71)与所述气泵(2)的一端相连;所述气泵(2)的另一端通过第七导管(72)与所述储气罐(3)相连;所述储气罐(3)通过第三导管(73)与所述电磁阀(4)的第三端口(43)连通;所述电磁阀(4)的第一端口(41)通过第四导管(74)与所述发动机(5)中曲轴箱(51)的内腔连通;所述电磁阀(4)的第二端口(42)通过第五导管(75)与所述发动机(5)中节气门(52)后侧的进气管(53)连通。
