专利号: 2020113805589
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

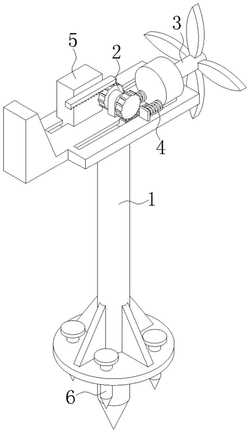

1.一种自平衡风力发电机,包括主体结构(1),其特征在于:

所述主体结构(1)包括支撑柱(101),所述支撑柱(1)顶端固定有风机平台(102),所述风机平台(102)上表面分别固定有支撑块(103)和限位板(104),所述风机平台(102)一侧固定有尾翼(105);

所述支撑块(103)一端转动连接有转动轴(2),所述转动轴(2)两端均转动连接有齿轮(201),所述风机平台(102)上表面滑动连接有风力发电结构(3);

所述风力发电结构(3)包括风力发电机(301),所述风力发电机(301)一端固定有风机叶轮(302),所述风力发电机(301)下表面固定有与风机平台(102)滑动配合的第一限位滑轨(303),所述第一限位滑轨(303)上表面等距固定有与齿轮(201)相配合的第一齿块(304);

所述风机平台(102)上表面滑动连接有配重结构(5),所述配重结构(5)包括配重块(501),所述配重块(501)一侧面固定有固定杆(502),所述固定杆(502)下表面等距固定有与齿轮(201)相配合的第二齿块(503),所述配重块(501)下表面固定有第二限位滑轨(504);

所述限位板(104)靠近风力发电机(301)一表面与风力发电机(301)之间的位置固定有压缩弹簧(4)。

2.根据权利要求1所述的一种自平衡风力发电机,其特征在于,所述风机平台(102)上表面分别开设有与所述第一限位滑轨(303)和所述第二限位滑轨(504)相配合的限位滑槽(106)。

3.根据权利要求1所述的一种自平衡风力发电机,其特征在于,所述支撑柱(101)外表面固定有固定圆盘(107),所述固定圆盘(107)顶端与支撑柱(101)外表面之间的位置等距固定有角板(108)。

4.根据权利要求3所述的一种自平衡风力发电机,其特征在于,所述固定圆盘(107)一端贯穿有销柱(6),所述销柱(6)顶端固定有限位圆盘(602),所述销柱(6)底端固定有第二尖锥(601),所述固定圆盘(107)顶端等距开设有与销柱(6)相配合的贯通孔(109)。

5.根据权利要求1所述的一种自平衡风力发电机,其特征在于,所述支撑柱(101)底端固定有第一尖锥(110)。
