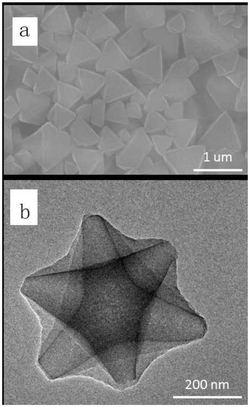

1.一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,包括以下步骤:(1)将三维MOF材料分散到有机溶剂中,得分散液;
(2)将上述分散液倒入于60 200℃温度条件下水热反应1 10h,冷却、洗涤、干燥,得二~ ~维MOF材料;
(3)将二维MOF材料进行硫化处理,即得二维MOF衍生硫化物。
2.根据权利要求1所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(3)中,硫化温度控制在250 500℃,硫化时间控制在1 24h。
~ ~
3.根据权利要求1或2所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(3)中,以硫粉为硫化剂,采用化学气相沉积法对二维MOF材料硫化处理,化学气相沉积工艺中升温速率为5 10℃/min。
~
4.根据权利要求3所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(1)中,所述有机溶剂选自甲醇或乙醇。
5.根据权利要求1或2或4所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(1)中,所述分散液中三维MOF材料的浓度控制在0.1 10mg/mL。
~
6.根据权利要求5所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(1)中,所述分散液中三维MOF晶体粉末的浓度控制在0.56mg/mL。
7.根据权利要求6所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(2)中,水热反应的温度为120℃,反应时间为8h。
8.根据权利要求7所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(3)中,硫化温度为350℃,硫化时间为1h。
9.根据权利要求1或2或4或7或8所述的一种利用模板法制备二维MOF衍生硫化物的方法,其特征在于,步骤(1)中,所述三维MOF材料选自ZIF-67,MIL-53(Fe),MIL-53(Fe)-NH2,MIL-88(Fe)和MIL-125(Ti)中的一种或几种混合。
10.一种如权利要求9所述的方法制备的二维MOF衍生硫化物在催化、传感、电化学领域的应用。
