专利号: 2018106799393
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种季节冻土区隧道防冻系统,其特征在于,包括设置在隧道内壁上的初期支护(1),初期支护(1)上设置有若干测点,测点处设置有压力传感器(2),初期支护(1)外沿隧道环向设置有若干集水管(7),集水管(7)上开设有若干进水孔,所有集水管(7)均连接排水管(8),集水管(7)外设置有防水层(3),防水层(3)外设置有若干电加热板(6),电加热板(6)外设置有保温层(4),保温层(4)外具有二次衬砌(5),压力传感器(2)和电加热板(6)均连接控制系统;

控制系统用于采集所有压力传感器(2)的参数,并与预设阈值进行对比,并控制电加热板(6)开启或关闭,每个电加热板(6)均能通过控制系统独立控制。

2.根据权利要求1所述的一种季节冻土区隧道防冻系统,其特征在于,初期支护(1)上的测点具有若干组,每组测点等间距设置在初期支护(1)的轴向内表面上,每组测点中具有六个测点,六个测点等间距设置在初期支护(1)的环向内表面上。

3.根据权利要求1所述的一种季节冻土区隧道防冻系统,其特征在于,进水孔上覆盖有过滤网。

4.根据权利要求1所述的一种季节冻土区隧道防冻系统,其特征在于,排水管(8)设置正在隧道的仰拱处。

5.根据权利要求1所述的一种季节冻土区隧道防冻系统,其特征在于,集水管(7)与排水管(8)采用直角接头连接。

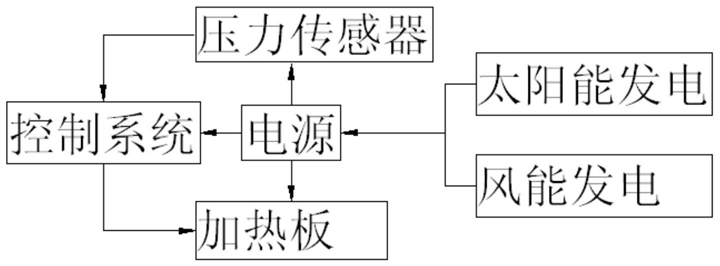

6.根据权利要求1所述的一种季节冻土区隧道防冻系统,其特征在于,控制系统、压力传感器(2)和电加热板(6)的电源通过太阳能发电和/或风力发电中。

7.权利要求1所述的一种季节冻土区隧道防冻系统的安装方法,其特征在于,包括以下步骤:步骤一,随着隧道开挖过程,施作完初期支护(1)之后,依次安装各个测点的压力传感器(2),并导出引线;

步骤二,沿隧道环向安装若干集水管(7),径向安装排水管(8),将所有集水管(7)均连接排水管(8);

步骤三,在集水管(7)外安装防水层(3),防水层(3)安装完毕后,依次分块安装电加热板(6),并导出引线,每一块电加热板(6)分别连接一根导线,实现独立控制;

步骤四,在电加热板(6)外部安装保温层(4),保温层(4)外施做二次衬砌(5);

步骤五,将压力传感器(2)的引线以及电加热板(6)的引线均连接至控制系统;

步骤六,对控制系统进行调试,直至运行正常。

8.权利要求7所述的一种季节冻土区隧道防冻系统的安装方法,其特征在于,在隧道外安装太阳能发电机和/或风力发电机,收集电能并为控制系统、压力传感器(2)和电加热板(6)进行供电。

9.权利要求7所述的一种季节冻土区隧道防冻系统的安装方法,其特征在于,在隧道外设置控制房,将控制系统放置在控制房内。
