专利号: 2018104742386
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

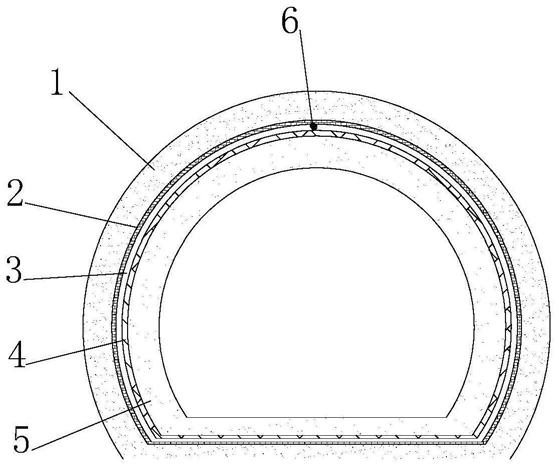

1.一种季节冻土区隧道冻害防治装置,其特征在于,包括设置在隧道(12)内的支护系统,支护系统内设置有制冷系统,制冷系统连接控制系统,制冷系统和控制系统均连接供电系统;支护系统包括初期支护(1)和二次衬砌(5),初期支护(1)与隧道(12)内表面接触,初期支护(1)和二次衬砌(5)间具有内腔,内腔内设置有防水层(2)和保温层(4),防水层(2)与初期支护(1)接触,保温层(4)与二次衬砌(5)接触;制冷系统包括置于防水层(2)和保温层(4)之间的冷浴管(3),冷浴管(3)连接制冷仓(7),冷浴管(3)与制冷仓(7)组成回路,冷浴管(3)中充填冷浴液,冷浴管(3)的输出管路上设置有增压泵;控制系统包括设置在隧道(12)内的温度传感器(6),温度传感器(6)连接信号解调仪(10),信号解调仪(6)连接中控室(11),中控室(11)连接制冷仓(7);中控室(11)用于接收温度传感器(6)的信号,并判断是否开启制冷系统。2.根据权利要求1所述的一种季节冻土区隧道冻害防治装置,其特征在于,防水层(2)采用EVA防水板,保温层(4)采用聚氨酯保温板。3.根据权利要求1所述的一种季节冻土区隧道冻害防治装置,其特征在于,冷浴管(3)沿隧道(12)纵向环形布置,冷浴管(3)为直径5mm的金属管。4.根据权利要求1所述的一种季节冻土区隧道冻害防治装置,其特征在于,冷浴管(3)上设置有阀门(9)。5.根据权利要求1所述的一种季节冻土区隧道冻害防治装置,其特征在于,温度传感器(6)设置在隧道(12)拱顶处的防水层(2)和保温层(4)之间。6.根据权利要求1所述的一种季节冻土区隧道冻害防治装置,其特征在于,供电系统采用太阳能发电板发电或交流电供电。7.权利要求1所述的一种季节冻土区隧道冻害防治装置的安装方法,其特征在于,包括以下步骤:步骤一:隧道(12)的掌子面开挖到所需距离后,在掌子面上制作初期支护(1),然后在初期支护(1)表面敷设防水板(2);步骤二:将冷浴管(3)预制成隧道(12)断面形状,敷设于防水板(2)表面;步骤三:在冷浴管(3)相同断面的隧道拱顶处安装温度传感器(6),并将引线导出备用;步骤四:在冷浴管(3)的表面安装保温板(4),在保温板(4)上施作二次衬砌(5),重复步骤一至步骤四,直到隧道(12)贯通;步骤五:将温度传感器(6)连接到信号解调仪(10)上,然后连接到中控室(11),将中控室(11)与制冷仓(7)连接,将供电系统连接到控制系统和制冷系统;步骤六:在制冷仓(7)中添加冷浴液,并将控制系统和制冷系统调试到工作正常状态,完成安装。8.根据权利要求7所述的一种季节冻土区隧道冻害防治装置的安装方法,其特征在于,步骤二中,冷浴管(3)为环形设置,每环间距设置为5m,每环之间通过直角接头连接。
