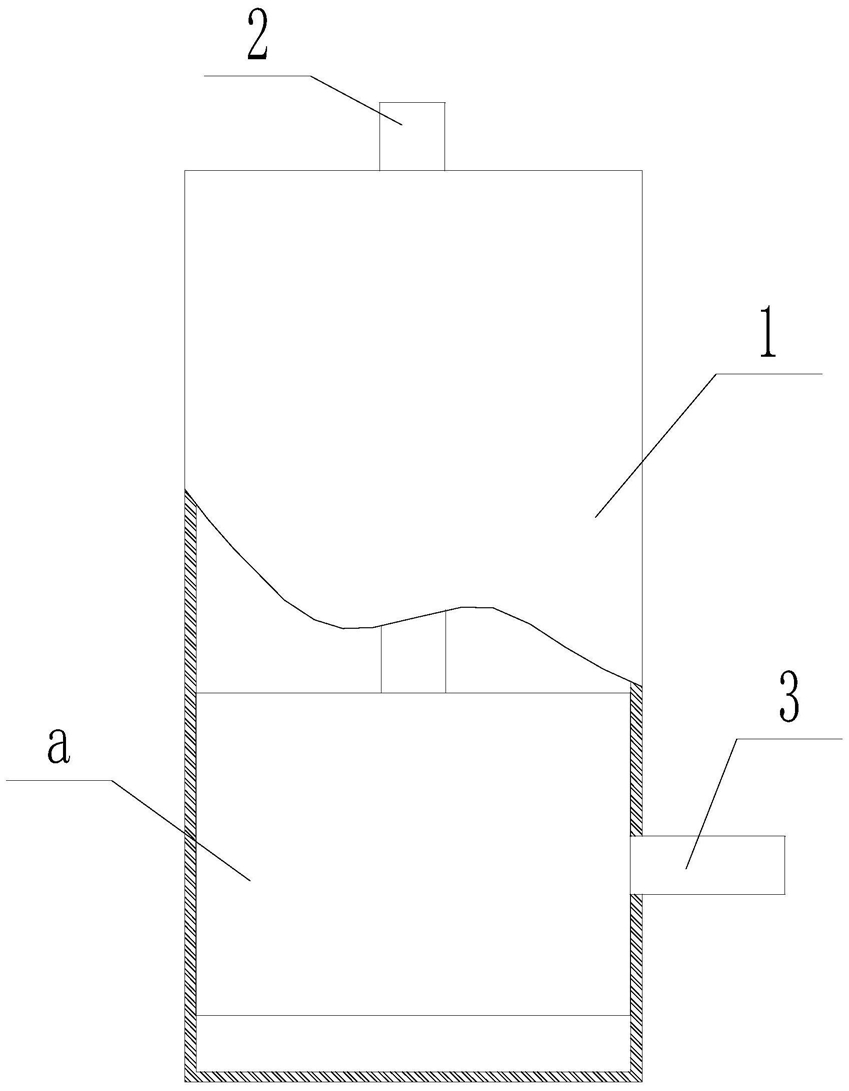

1.一种容量可变的空调压缩机，包括压缩机箱体(1)，所述压缩机箱体(1)的顶部设置有制冷剂排出管(2)，所述压缩机箱体(1)的下部设置有压缩装置(a)，压缩机箱体(1)的箱壁设置有制冷剂吸入管(3)，其特征在于：所述压缩装置(a)包括环状气缸(a1)和环状活塞(a2)，所述环状活塞(a2)在所述环状气缸(a1)内沿所述环状气缸(a1)内壁公转，从而在与所述环状气缸(a1)内壁之间形成工作腔，所述环状气缸(a1)的内壁上水平开设有叶片槽(a3)，所述叶片槽(a3)内活动设有隔离叶片(a4)，该隔离叶片(a4)向所述工作腔内突出并与所述环状活塞(a2)抵接，将所述工作腔划分为吸入室(a5)和压缩室(a6)，所述吸入室(a5)与所述制冷剂吸入管(3)连通并吸入制冷剂，所述压缩室(a6)与所述制冷剂排出管(2)连通并排出制冷剂；

所述叶片槽(a3)的槽底为球形，该球形槽底上分别开设有高压通孔(a7)和低压通孔(a8)，该高压通孔(a7)与所述制冷剂排出管(2)连通，该低压通孔(a8)与所述制冷剂吸入管(3)连通，所述叶片槽(a3)的槽底处设有节能减压件(b)，所述节能减压件(b)能将所述叶片槽(a3)分别与所述制冷剂排出管(2)和所述制冷剂吸入管(3)连通或闭合；

所述隔离叶片(a4)和所述环状活塞(a2)的外表面覆盖有高隔热耐磨复合膜(c)，所述复合膜包括纤维增强镍基镀层(c1)和陶瓷隔热层(c2)，所述陶瓷隔热层(c2)涂覆在隔离叶片(a4)和所述环状活塞(a2)表面，所述纤维增强镍基镀层(c1)镀覆在所述陶瓷隔热层(c2)表面；

所述纤维增强镍基镀层(c1)为掺杂纳米纤维的Ni-P合金薄膜层，其中纳米纤维为金属氧化物纤维；所述陶瓷隔热层(c2)由以下质量份数的原料组成：氧化锆纳米微球45-58份、无机结合剂8-15份、聚乙烯醇3-10份。

2.根据权利要求1所述的一种容量可变的空调压缩机，其特征在于：所述陶瓷隔热层(c2)的质量份数为氧化锆纳米微球55份、无机结合剂12份、聚乙烯醇7份。

3.根据权利要求1或2所述的容量可变的空调压缩机，其特征在于所述金属氧化物纤维采用以下方法获得：将聚乙烯吡咯烷酮溶于无水乙醇得到质量分数为10％～20％的透明溶液A，然后在透明溶液A中依次搅拌加入二甲基亚砜和氧氯化锆粉体后，超声处理30min，得到纺丝前驱体；将所述纺丝前驱体吸入针管后，将其固定在静电纺丝设备上，在环境温度为

15℃～25℃，环境湿度为35％～60％，电压为20～40KV的条件下，进行静电纺丝得到原生纤维；将所述原生纤维在500℃～800℃下进行煅烧2h，然后自然降温至室温得到所述金属氧化物纳米纤维。

4.根据权利要求3所述的容量可变的空调压缩机，其特征在于所述氧化锆纳米微球采用以下方法获得：将葡萄糖溶解于去离子水中，配置成摩尔浓度为0.5-1.5mol/L的溶液，置于水热反应釜中140-180℃进行反应，反应时间为8-20h；反应完成后，将所得混合液离心分离，并使用去离子水和无水乙醇分别洗涤，在干燥箱中干燥24h，即得碳微球；将所述碳微球加入摩尔浓度为0.1mol/L的氧氯化锆溶液中后，超声处理0.5～1h后搅拌滴加氨水，调节pH值至7，得到稳定溶胶，将得到的稳定溶胶继续超声处理0.5～1h，超声处理后，将分层的溶液离心分离，得到核壳微粒，将所得核壳微粒分别用去离子水和无水乙醇洗涤，在干燥箱中干燥12h后，然后在500℃～800℃下进行煅烧1h得到氧化锆纳米微球。

5.根据权利要求4所述的容量可变的空调压缩机，其特征在于所述无机结合剂采用以下方法获得：将磷酸与水混合得到质量分数为40％～45％磷酸溶液，然后将温度升高到110～120℃后，依次加入氢氧化铝和氧化镁，反应0.5～1h，得到所述无机结合剂；所述氧化铝和磷酸的Al/P摩尔比为(0.5～1)：1，所述氧化镁的加入量为氢氧化铝与磷酸质量总和的

1.1～1.6％。

6.根据权利要求1、2、4或5任一项所述的容量可变的空调压缩机，其特征在于：所述纤维增强镍基镀层(c1)的厚度为2～5μm，所述陶瓷隔热层(c2)的厚度为15～25μm。

7.根据权利要求3所述的容量可变的空调压缩机，其特征在于：所述隔离叶片(a4)包括叶片本体(a41)，所述叶片本体(a41)的一端开设有调节辊容纳槽(a42)，该调节辊容纳槽(a42)内水平设有调节辊(a43)，所述调节辊容纳槽(a42)的槽底正对开设有两个滑槽(a44)，两个所述滑槽(a44)内活动均穿设有调节辊连接板(a45)，两个所述调节辊连接板(a45)之间连接有所述调节辊(a43)，所述调节辊(a43)的外表面覆盖有高隔热耐磨复合膜(c)。

8.根据权利要求3所述的容量可变的空调压缩机，其特征在于：所述滑槽(a44)内设有复位弹簧(a46)，所述复位弹簧(a46)的一端与所述滑槽(a44)的槽底固定连接，所述复位弹簧(a46)的一端与所述调节辊连接板(a45)的一端固定连接，所述调节辊连接板(a45)的另一端穿出所述调节辊容纳槽(a42)。

9.根据权利要求7任一项所述的容量可变的空调压缩机，其特征在于：两个所述滑槽(a44)分别靠近所述调节辊容纳槽(a42)的槽壁设置，所述调节辊(a43)的外辊径与所述调节辊容纳槽(a42)的内槽宽相同。

10.根据权利要求7任一项所述的容量可变的空调压缩机，其特征在于：所述吸入室(a5)所对应的所述环状气缸(a1)内壁上开设有吸入孔(a9)，所述高压通孔(a7)和所述低压通孔(a8)正对设置，该低压通孔(a8)与所述吸入孔(a9)连通，所述叶片槽(a3)的槽底为球形，所述节能减压件(b)为半球形的壳体，该壳体的外壁与所述球形槽底的内壁贴紧，所述壳体上开设有调节孔，所述壳体的开口部朝向所述工作腔，所述壳体的顶部连接有方向控制杆(b2)，该方向控制杆(b2)穿出所述环状气缸(a1)连接有转换器。
