专利号: 2018104542036
申请人: 绍兴市日杰建筑科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

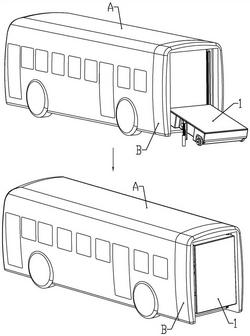

1.一种新能源电动公交车,其特征在于:包括汽车主体、固定安装在所述汽车主体后端的电池组件安装座以及可移动安装在所述电池组件安装座内的电池组件;

所述电池组件包括矩形的框体、安装在所述框体前端的前轮轴、两个安装在所述框体后部的后轮轴以及两个对称安装在所述框体两侧的旋转抬升组件;

所述前轮轴转动连接在所述框体的下部;所述前轮轴位于所述框体外的两端由内向外分别固定连接有前轮、第二齿轮以及限位导柱;所述前轮轴的中部位于所述框体内固定连接有第三齿轮;所述框体内对应所述第三齿轮处安装有与所述第三齿轮啮合传动连接的第一齿轮以及用于驱动所述第一齿轮的第一电机;

所述电池组件安装座成型有下端开口的矩形的安装槽;所述安装槽的两侧对应所述第二齿轮处固定连接有与所述第二齿轮啮合传动连接的齿条;所述安装槽内的两侧对应所述限位导柱处固定连接有限位导槽;

两个所述后轮轴位于所述框体两侧对称安装;所述后轮轴包括转动连接在所述框体内的中空的轴体;所述轴体位于所述框体外侧的一端固定连接有后轮;所述轴体位于所述框体内的一端固定连接有第四齿轮;

所述轴体内固定连接有中空的绝缘套;所述绝缘套内滑动连接有定位杆;所述定位杆包括一端位于所述框体内的绝缘部以及朝向外侧的电极端;所述绝缘部远离所述电极端的端部固定连接有电极触片;所述电极触片与所述电极端连接;

所述框体内位于所述后轮轴的一侧安装有后轮驱动组件;所述后轮驱动组件包括与所述第四齿轮啮合传动连接的第五齿轮以及用于驱动所述第五齿轮的步进电机;所述第五齿轮的中心成型有通孔;所述步进电机的输出轴上固定连接有驱动轴;所述驱动轴插接在靠近步进电机一端的第五齿轮的通孔;所述驱动轴远离所述步进电机的一端固定连接有插接在另一个所述通孔中的从动轴;所述通孔中成型有卡爪;所述驱动轴和所述从动轴上对应所述卡爪处分别固定连接有与所述卡爪传动连接的第一棘轮和第二棘轮;所述第一棘轮与所述第二棘轮的方向相同;

所述框体内位于所述定位杆的轴线上水平转动有不完全蜗轮;所述不完全蜗轮与两个所述定位杆之间分别转动连接有连杆;所述驱动轴上套接有中空的套接杆;所述套接杆上固定连接有与所述不完全蜗轮啮合传动连接的第一蜗杆;所述套接杆的内壁成型有卡齿;

所述驱动轴上对应所述卡齿处固定连接有与所述卡齿传动连接的第六齿轮;

所述框体内安装有蓄电池;所述框体内底面固定连接有所述蓄电池的输出电极;所述安装槽的两侧对应所述定位杆处安装有用于供所述定位杆插接的定位电极孔;

所述框体两侧分别固定连接有定齿轮;两个所述定齿轮相互对称且位于所述框体的外侧前部;

所述旋转抬升组件包括转动连接在所述框体两侧的矩形的转动板;所述转动板以所述定齿轮的轴心为旋转中心,且所述定齿轮位于所述转动板的外侧;所述转动板上固定连接有第二电机;所述第二电机的输出轴上固定连接有驱动杆;所述驱动杆靠近所述第二电机处成型有第二蜗杆;所述转动板上安装有与所述第二蜗杆传动连接的蜗轮;所述转动板上还安装有与所述蜗轮同轴设置的动齿轮;所述动齿轮与所述定齿轮啮合传动连接;所述动齿轮与所述蜗轮之间固定连接;

所述驱动杆远离所述第二电机的一端成型有第二螺杆;所述第二螺杆上螺纹连接有支撑套;所述支撑套朝向所述转动板的一侧成型有支撑套导块;所述转动板上对应所述支撑套导块处成型有与所述支撑套导块滑动连接的支撑套导槽;

所述框体内安装有控制器;所述第一电机、所述第二电机、所述步进电机与控制器电连接。

2.如权利要求1所述的一种新能源电动公交车,其特征在于:所述从动轴位于与所述驱动轴相连接的端部成型有卡条;所述驱动轴的端部成型有用于供所述卡条插入的卡口。

3.如权利要求1所述的一种新能源电动公交车,其特征在于:所述蜗轮的转动轴位于两个所述后轮的中心;两个所述连杆长度相等且相对于所述蜗轮的轴心呈中心对称。

4.如权利要求1所述的一种新能源电动公交车,其特征在于:所述前轮、所述第二齿轮以及所述限位导柱同轴设置且外径依次减小;两个所述限位导柱端部之间的距离大于所述框体的最大宽度。

5.如权利要求1所述的一种新能源电动公交车,其特征在于:所述限位导槽与所述齿条平行;所述齿条上下两端均长于所述导槽。

6.如权利要求1所述的一种新能源电动公交车,其特征在于:所述电池组件安装座的安装槽的内底面与地面之间形成的锐角的夹角为60-80°。
