专利号: 2018104310221
申请人: 盐城工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

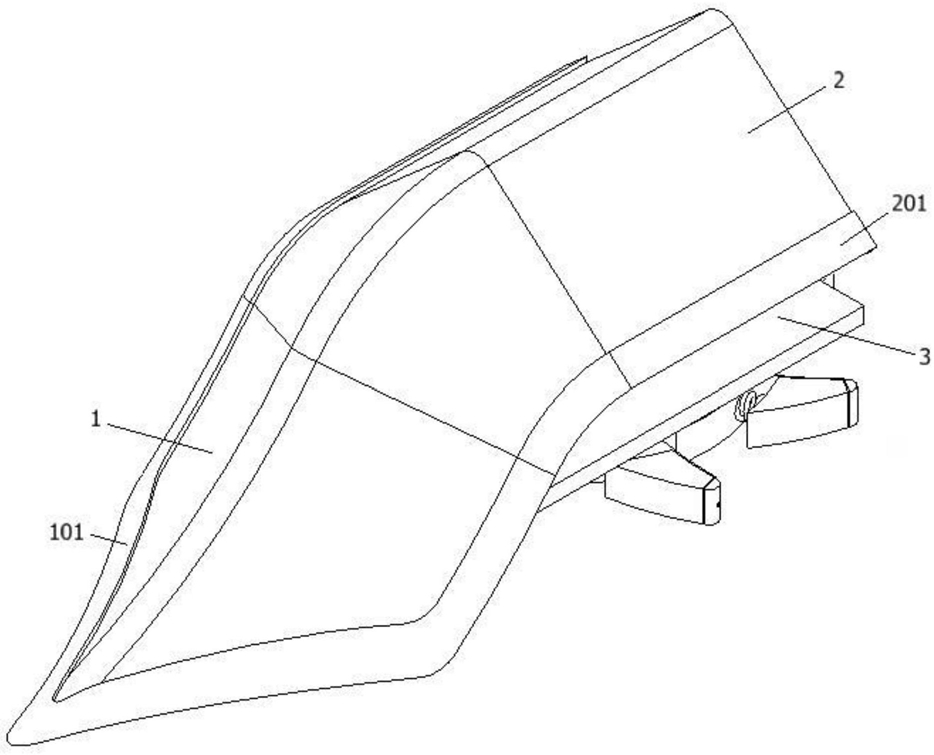

1.适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:该适用于叶类蔬菜割捆一体机的扶禾机构包括扶禾犁头、第一橡胶保护条、限位圆形槽、防缠绕壳体、第二橡胶保护条、限位圆柱插杆、分隔板、轴杆、驱动链轮、扶禾圆块、矩形缺口结构、缓冲弹簧、扶禾齿、第一固定块、防缠绕硅胶保护条、第二固定块、螺栓、螺纹孔和沉头孔;所述扶禾犁头左右两侧边缘轮廓共同粘附有一条所述第一橡胶保护条;所述扶禾犁头的后端面共开设有三处所述限位圆形槽;所述扶禾犁头的后端后方设置有一个所述防缠绕壳体;所述防缠绕壳体前端结构与所述扶禾犁头后端结构呈流线型相符结构;所述防缠绕壳体前端面设置有三根与所述扶禾犁头的后端面所开设的三处所述限位圆形槽位置相对应、结构轮廓相配合的所述限位圆柱插杆;所述防缠绕壳体左右两侧边缘轮廓分别粘附有一条所述第二橡胶保护条;所述扶禾犁头后方外壁焊接有一块所述分隔板;所述分隔板上转动连接有一根所述轴杆;所述轴杆顶端焊接有一个所述驱动链轮,且驱动链轮位于所述分隔板顶端面上方;所述轴杆底端固定连接有一个所述扶禾圆块,且扶禾圆块位于所述分隔板底端面下方;所述扶禾圆块外边缘外壁以所述扶禾圆块轴心呈环形阵列状共开设有八处所述矩形缺口结构,且八处所述矩形缺口结构内壁中心位置均开设有一处所述螺纹孔。

2.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:所述防缠绕壳体后端呈水平直线状,且其纵向截面轮廓呈“∧”状。

3.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:当所述防缠绕壳体通过三根所述限位圆柱插杆与三处所述限位圆形槽的配合与所述扶禾犁头相连接时,所述防缠绕壳体的后半部不与所述驱动链轮相接触,但其遮掩住所述驱动链轮。

4.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:所述扶禾圆块外边缘外壁分别相邻八处所述矩形缺口结构位置处均通过一根所述缓冲弹簧分别固定连接有一个所述扶禾齿;所述扶禾齿另一端面中心位置均开设有一处所述螺纹孔,且扶禾齿该端面部位处设置有一块横向截面为半圆结构的所述第一固定块;所述第一固定块相对应与所述扶禾齿上所开设的所述螺纹孔位置处开设有一处所述沉头孔。

5.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:八处所述矩形缺口结构内均设置有一块所述第二固定块,且第二固定块相对应与所述矩形缺口结构内所开设的所述螺纹孔位置处也开设有一处所述沉头孔。

6.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:共设有八条所述防缠绕硅胶保护条;每条所述防缠绕硅胶保护条的首端设置在所述扶禾齿与所述第一固定块之间,通过一个穿过所述第一固定块上所开设的所述沉头孔并螺纹连接在所述扶禾齿上所开设的所述螺纹孔内。

7.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:每条所述防缠绕硅胶保护条的尾端设置在所述第二固定块与所述矩形缺口结构之间,通过一个穿过所述第二固定块上所开设的所述沉头孔并螺纹连接在所述矩形缺口结构内所开设的所述螺纹孔内。

8.如权利要求1所述适用于叶类蔬菜割捆一体机的扶禾机构,其特征在于:所述扶禾圆块的底端面高于所述扶禾犁头的底端面,且之间高度间距为0-10cm。
