专利号: 2017113262701
申请人: 安徽省华腾农业科技有限公司经开区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

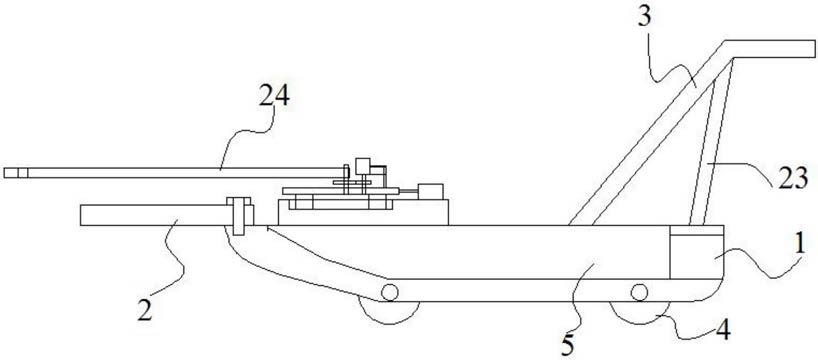

1.一种农业用手推式扶禾割禾器,包括机架,所述机架的前端安装有用于割禾的切割刀,所述机架上设有机架的一端上部连接有推杆,其特征在于,所述机架底部转动安装有四个行走轮,所述机架上设有上部开口的储禾仓,所述机架的两侧均设有扶禾辅助机构。

2.根据权利要求1所述农业用手推式扶禾割禾器,其特征在于,所述扶禾辅助机构包括安装板、固定板、驱动装置一、驱动装置二、转动轴一和转动轴二,所述安装板设置于机架的两侧,所述安装板上设有滑轨,所述滑轨中设有与滑轨相适配的滑块,所述滑块上设有固定板,所述固定板的一侧设有驱动装置二,所述驱动装置二设置于安装板上,所述安装板上设有两个带轴承的安装孔,所述转动轴一和转动轴二的下端均安装在安装孔中,所述转动轴一的上端设有齿轮一,所述固定板的一侧设有支架,所述支架上设有驱动装置一,所述转动轴二上设有齿轮二,所述转动轴二的一端与驱动装置一的输出端连接;所述转动轴一的上端设有曲行扶禾杆。

3.根据权利要求2所述一种农业用手推式扶禾割禾器,其特征在于,所述扶禾杆包括连杆一和连杆二,所述连杆一的右端与转动轴一的上端连接,所述连杆一的左端与连杆二的上端活动连接。

4.根据权利要求3所述一种农业用手推式扶禾割禾器,其特征在于,所述连杆一与连杆二铰接,所述连杆一的左部与连杆二的上部通过弹簧连接。

5.根据权利要求1所述一种农业用手推式扶禾割禾器,其特征在于,所述机架整体横截面呈船型。

6.根据权利要求1所述农业用手推式扶禾割禾器,其特征在于,所述行走轮的边缘周向均布有凸棱状的防滑槽。

7.根据权利要求1所述农业用手推式扶禾割禾器,其特征在于,所述推杆为U形,所述推杆与机架一端之间连接有支撑杆。

8.根据权利要求1所述农业用手推式扶禾割禾器,其特征在于,所述切割刀的刀口呈圆弧状,所述切割刀上设有两个安装孔,所述安装孔内插装有连接螺栓,所述连接螺栓固定在机架的前部。

9.根据权利要求1所述农业用手推式扶禾割禾器,其特征在于,所述机架的前端设有牵引环。

10.根据权利要求9所述农业用手推式扶禾割禾器,其特征在于,所述牵引环可与外部牵引设备连接。
