1.一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，所述方法包括如下步骤：（1）制备Janus纳米片；

Janus分子印迹聚合物Janus/MIPs的制备：

首先，将Janus纳米片分散于乙醇并通过磁子搅拌，再在混合物中加入无水碳酸钠、丁二酸酐，室温条件下搅拌后；离心收集，用水洗涤；然后真空干燥；随后，将2,6-二氯苯酚、丙烯酰胺溶于甲醇中，常温通氮气后，避光自组装反应；再加入N-异丙基丙烯酰胺、二甲基丙烯酸乙二醇酯，搅拌反应后，加入N,N,N,N,N-五甲基二乙烯三胺、 氯化铜和抗坏血酸，混合溶液持续搅拌并水浴加热反应之后，离心收集产物，接着以甲醇/盐酸的混合溶液作为洗脱剂对Janus/MIPs洗涤纯化，以去除未反应的单体和有机溶剂，干燥；

（2）雅努斯型双功能分子印迹吸附剂Janus/MIPs/LC的制备：

将Janus/MIPs溶于乙醇中超声分散，再在混合溶液中加入1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐、N-羟基琥珀亚酰胺、L-半胱氨酸，混合均匀后常温反应，离心收集，用乙醇洗涤后真空干燥。

2.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述的室温条件下搅拌的时间为3-4h；所述避光自组装的时间为1.5 h。

3.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述Janus纳米片与乙醇的用量为1g：150-200 mL；所述Janus纳米片、无水碳酸钠和丁二酸酐的质量比为1:0.5-1:0.5-1.2 ；所述2,6-二氯苯酚、丙烯酰胺的质量比为：

1.0 :5-6。

4.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述Janus纳米片、N-异丙基丙烯酰胺和二甲基丙烯酸乙二醇酯的用量为1 g:0.6-1.0 g：5-10 mL。

5.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述N,N,N,N,N-五甲基二乙烯三胺、氯化铜、抗坏血酸的用量为1.0 mL：0.2-

0. 3 g：0.08-0.1 g。

6.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述Janus/MIPs与乙醇的用量为1g：50mL。

7.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述Janus/MIPs、1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐、N-羟基琥珀亚酰胺与L-半胱氨酸的质量比为1:0.2-0.5 :0.2-0.5:0.2-0.5。

8.根据权利要求1所述的一种雅努斯型双功能分子印迹吸附剂的制备方法，其特征在于，步骤（2）中所述反应时间为12 h。

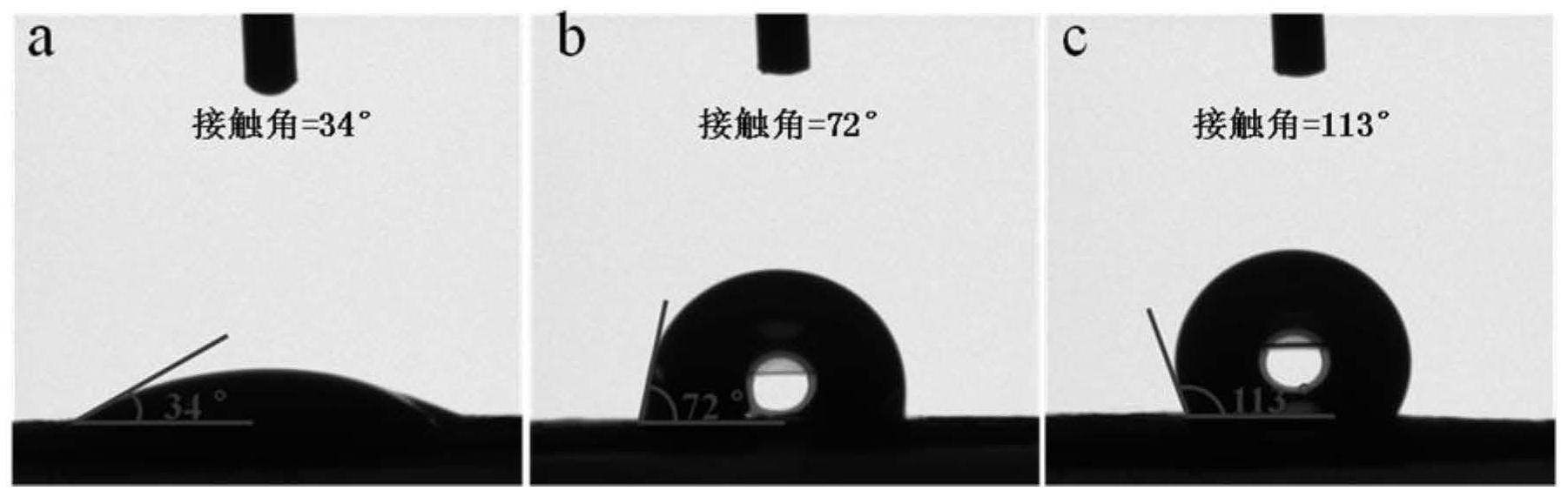

9.根据权利要求1 8中所述任一种方法制备的雅努斯型双功能分子印迹吸附剂，其特~征在于，所述吸附剂为片状，一侧为粗糙层面，一侧为光滑层。

10.权利要求9所述的雅努斯型双功能分子印迹吸附剂用于选择性吸附分离2,6-二氯酚DCP和铅离子Pb II。
