专利号: 2018103327032
申请人: 宁波清智环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

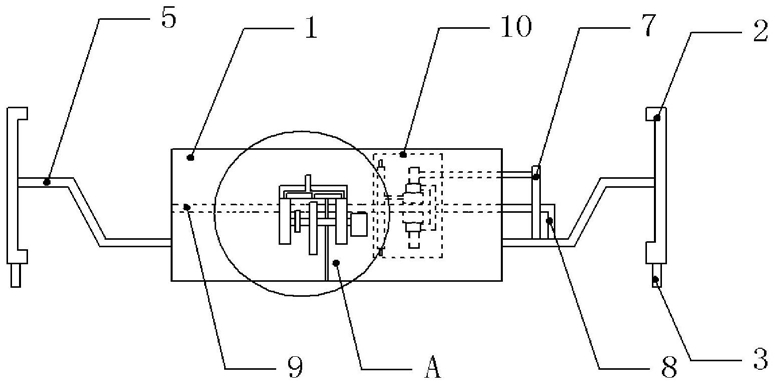

1.河道垃圾打捞装置,包括支撑机构、拦截机构和高度调节机构,所述支撑机构包括固定安装在河道两侧的支架,拦截机构两侧分别通过支撑杆与支架竖向滑动连接,所述位于河道一侧的支撑杆上设有水车,所述水车通过第一固定杆与支撑杆转动连接,第一固定杆的端部穿过水车的中心且与拦截机构的侧壁连接;所述拦截机构包括收集箱,收集箱前面开设有进料口,收集箱的底部开设有出水孔,收集箱内设有水平布置的第一固定轴,第一固定轴与第一固定杆同轴线,第一固定轴上转动连接有加速盒,加速盒四周开设有多个加速孔,加速盒内设置有第一叶片,第一固定轴与第一叶片转动连接,第一叶片通过加速机构与水车的外边沿连接;所述高度调节机构包括多个可调浮体,所述可调浮体通过第二固定轴与收集箱连接,可调浮体位于收集箱的两面,可调浮体包括水平边和两个位于水平边下方的竖向边,两个竖向边分别连接在水平边的两侧,两个竖向边之间通过第一转动轴转动连接有电锯片,第一转动轴一端穿出竖向边连接有电机,第一转动轴的另一端固定连接有第一锥齿轮,第一锥齿轮上啮合有第二锥齿轮,第二锥齿轮固定连接有第二转动轴,第一转动轴与第二转动轴相互垂直,第二转动轴远离第二锥齿轮的端部转动连接有抽水箱,抽水箱位于可调浮体与收集箱之间,抽水箱的底部开设有多个进水孔,第二转动轴位于抽水箱内的部分固定连接有第二叶片,抽水箱顶部通过水管与水平边连通,水管靠近水平边的一端连通有多个支管,支管的自由端伸出水平边,支管的自由端为开口。

2.根据权利要求1所述的河道垃圾打捞装置,其特征在于:所述支架靠近拦截机构的一侧开设有竖向滑槽,支撑杆远离拦截机构的一端在竖向滑槽内滑动。

3.根据权利要求2所述的河道垃圾打捞装置,其特征在于:所述加速机构包括齿圈、行星架和太阳轮,所述行星架上转动连接有多个行星轮,行星轮与齿圈的内齿相啮合,行星轮与太阳轮的外齿相啮合,齿圈的外侧通过第三固定轴与水车的外边沿固定连接,第一固定轴穿过太阳轮内且与太阳轮转动连接,太阳轮的一侧设有与第一叶片固定连接的第四固定轴。

4.根据权利要求3所述的河道垃圾打捞装置,其特征在于:所述支撑杆包括第一支撑杆和第二支撑杆,第一支撑杆的直径大于第二支撑杆的直径,第一支撑杆的内壁开设有水平滑槽,第二支撑杆一端与支架滑动连接,第二支撑杆的另一端伸入第一支撑杆内,第二支撑杆上设有螺栓和通孔,螺栓的自由端穿过通孔与水平滑槽滑动连接。

5.根据权利要求1~4任一项所述的河道垃圾打捞装置,其特征在于:所述支架的横截面形状为三角形。
