专利号: 2018103071308
申请人: 张素平
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

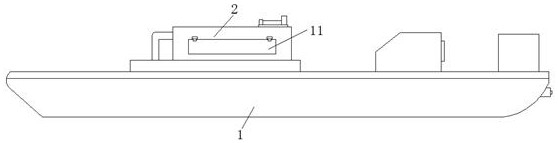

1.一种河床垃圾打捞船,包括船体(1),船体(1)上设置有打捞装置(2),其特征在于:所述打捞装置(2)包括箱体(201),箱体(201)的顶部设置有淤泥泵(202),箱体(201)的内部开设有垃圾分离仓(203),淤泥泵(202)的进口通过导管(204)与垃圾分离仓(203)连通,箱体(201)的一侧贯穿设置有入料管(205),入料管(205)的一端插入到垃圾分离仓(203)的内部;垃圾分离仓(203)的内部设置有隔板(3),隔板(3)将垃圾分离仓(203)分割呈两个互相平行的空腔,隔板(3)的底部与垃圾分离仓(203)的内壁顶部之间设置有分离网(4),隔板(3)上并且位于分离网(4)靠近入料管(205)的一侧开设有通槽,通槽的内部铰接有挡板(5),挡板(5)将通槽密封,垃圾分离仓(203)的内部并且位于隔板(3)的下方设置有放置网(6),且箱体(201)的一侧贯穿设置有排水管(8),排水管(8)插入垃圾分离仓(203)的一端位于隔板(3)的下方,垃圾分离仓(203)的顶部固定安装有电动推杆(9),电动推杆(9)的底部与推板(10)的顶部固定连接,推板(10)的一侧与分离网(4)的一侧接触。

2.根据权利要求1所述的一种河床垃圾打捞船,其特征在于:所述垃圾分离仓(203)的正面呈开口状,箱体(201)的正面并且对应垃圾分离仓(203)的开口处铰接有门板(11)。

3.根据权利要求1所述的一种河床垃圾打捞船,其特征在于:所述通槽的内部活动安装有铰接轴(12),铰接轴(12)的两端分别与通槽内壁的正面和背面通过轴承连接,挡板(5)通过铰接轴(12)铰接在通槽的内部。

4.根据权利要求3所述的一种河床垃圾打捞船,其特征在于:所述铰接轴(12)的外表面缠绕有扭力弹簧(13),且通槽的内部并且位于铰接轴(12)的一侧设置有挡块(14),扭力弹簧(13)的力臂位于挡块(14)的下方并与挡块(14)的底部接触。

5.根据权利要求1所述的一种河床垃圾打捞船,其特征在于:所述挡板(5)的外表面包裹有弹性橡胶套(7)。

6.根据权利要求1所述的一种河床垃圾打捞船,其特征在于:所述分离网(4)的四边分别与垃圾分离仓(203)内壁的两侧和顶部以及隔板(3)的顶部焊接。
