专利号: 201810241697X
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

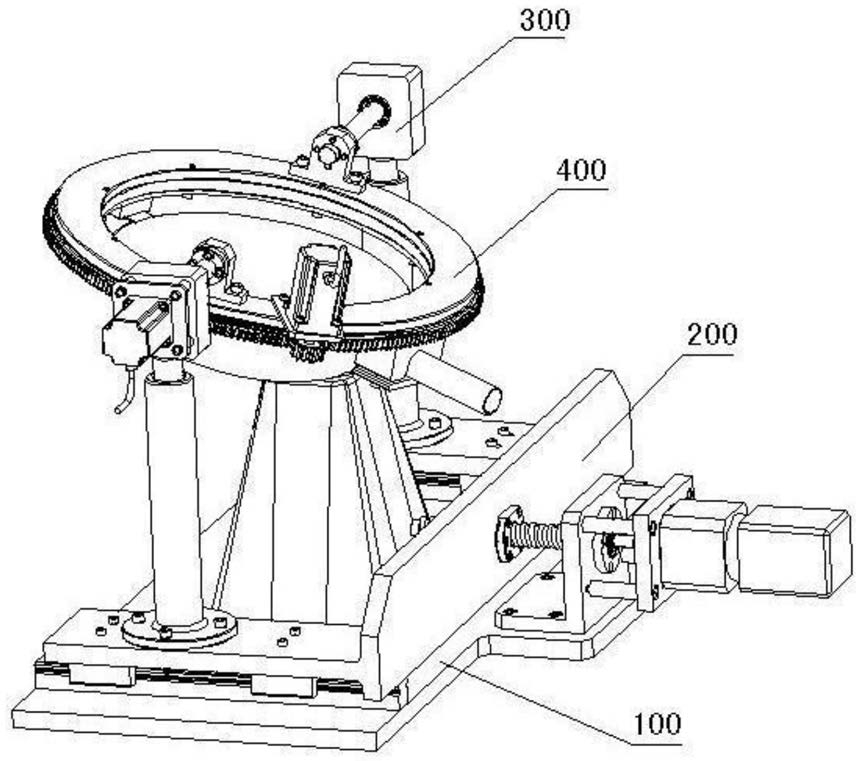

1.一种铁锅冷锻辅助装置,其特征在于:包括底座组件(100)、水平移动控制机构(200)、转动控制机构(400)和两个浮动支撑及倾斜控制机构(300),水平移动控制机构(200)设置在底座组件(100)上,两个浮动支撑及倾斜控制机构(300)对称设置在水平移动控制机构(200)上,底座组件(100)包括底板(101)和设置在底板(101)上的呈梯形台状的铁砧(102),在铁砧(102)顶面内凹设置成与铁锅锅底弧形相配合的圆弧形槽;

水平移动控制机构(200)包括第一电机(201)、丝杆(204)、滚珠螺母(205)、右导轨(211)、左导轨(212)、右滑板(213)、左滑板(214)和横板(215),右导轨(211)和左导轨(212)平行设置并且对称设置在底座(101)的两侧,右导轨(211)和左导轨(212)位于铁砧(102)的两侧;左滑板(214)通过滑块(216)与左导轨(212)滑动连接,右滑板(213)通过滑块(216)与右导轨(211)滑动连接;横板(215)同时连接左滑板(214)和右滑板(213),横板(215)同时垂直于左滑板(214)和右滑板(213);滚珠螺母(205)固定设置在横板(215)上,丝杆(204)与滚珠螺母(205)通过螺纹副连接,滚珠螺母(205)的一端通过联轴器连接电机(201)的电机轴,电机(201)外壳通过第一电机板(202)连接电机固定架(203),电机固定架(203)设置在底座(101)上;

两个浮动支撑及倾斜控制机构(300)分别设置在左滑板(214)和右滑板(213)上;两个浮动支撑及倾斜控制机构(300)均包括底板(311)、弹簧(312)、立管(313)、滑柱(314)和转轴(316),底板(311)设置在水平移动控制机构(200)内的滑板上,立管(313)竖直设置在底板(311)上,弹簧(312)设置在立管(313)内且弹簧(312)底端设置在立管(313)底部,弹簧(312)顶端连接滑柱(314),滑柱(314)插入立管(313)内且可沿立管(313)上下滑动;转轴(316)通过轴承座(315)水平转动设置在滑柱(314)的顶端,在转轴的一端端部设置联接法兰;

在其中一个浮动支撑及倾斜控制机构(300)内的转轴(316)的另一端通过联轴器连接第二电机(301),第二电机(301)外壳上设置第二电机板(302),第二电机板(302)连接轴承座(315);

转动控制机构(400)包括固定部分(410)、转动部分(420)和驱动装置(430),固定部分(410)与两个浮动支撑及倾斜控制机构(300)相连,转动部分(420)设置在固定部分(410)上且转动部分(420)与固定部分(410)之间通过多个滚珠(414)转动相连,驱动装置(430)设置在固定部分(410)上并驱动转动部分(420)运动;

固定部分(410)包括环形固定盘(411)、垫环(412)和托环(413),在环形固定盘(411)的上表面上竖直设置左固定耳座(415)和右固定耳座(416),左固定耳座(415)和右固定耳座(416)分别连接两个浮动支撑及倾斜控制机构(300)内的转轴端部的联接法兰;垫环(412)设置在环形固定盘(411)的下表面上并且垫环(412)位于环形固定盘(411)的内环口处,托环(413)与垫环(412)固联,环形固定盘(411)、垫环(412)和托环(413)的内径均相等;

转动部分(420)包括转盘(421)和齿轮盘(422),转盘(421)和齿轮盘(422)通过螺钉固联,齿轮盘(422)的外环侧面上设置啮合齿;转盘(421)和齿轮盘(422)嵌入环形固定盘(411)与托环(413)之间,转盘(421)的下方、齿轮盘(422)的内环侧面、垫环(412)的外环侧面以及托环(413)的上表面围成一个用于设置滚珠(414)的环形槽;齿轮盘(422)通过滚珠(414)转动连接固定部分(410);

驱动装置(430)包括转动电机(431)和设置在转动电机(431)电机轴上的主动齿轮(433),转动电机(431)外壳上设置第三电机固定板(432),转动电机(431)通过第三电机固定板(432)设置在环形固定盘(411)的上表面上,主动齿轮(433)啮合齿轮盘(422)上的啮合齿。

2.采用权利要求1所述的铁锅冷锻辅助装置,其特征在于,在齿轮盘(422)的下表面上设置有与铁锅锅把(402)相配合的锅把固定块(423),锅把固定块(423)上内凹设置有用于卡合铁锅锅把(402)的凹槽,在锅把固定块(423)上还设置有将铁锅锅把(402)固定在凹槽内的封板(425),封板(425)通过螺栓固联锅把固定块(423)。

3.采用权利要求2所述的铁锅冷锻辅助装置,其特征在于,铁锅(401)上在铁锅锅把(402)的对边设有工艺边(403),在齿轮盘(422)的下表面上设置有与铁锅(401)上设置的工艺边(403)相配合的固定块(424)。

4.采用权利要求1所述的铁锅冷锻辅助装置,其特征在于,滚珠螺母(205)固定设置在横板(215)的中间位置上。

5.采用权利要求1所述的铁锅冷锻辅助装置,其特征在于,水平移动控制机构(200)还包括减速机,减速机的输入轴连接第一电机(201)的输出轴,减速机的输出轴通过联轴器连接丝杆(204)。

6.采用权利要求1所述的铁锅冷锻辅助装置,其特征在于,两个浮动支撑及倾斜控制机构(300)关于铁砧(102)对称设置。
