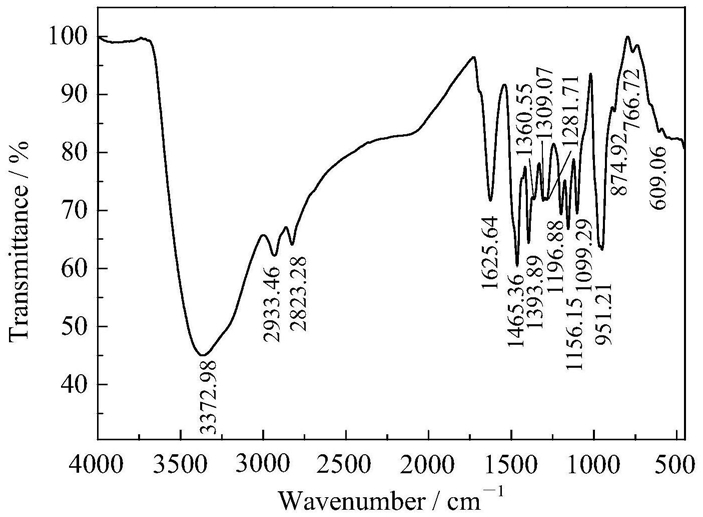

1.一种共聚高分子螯合絮凝剂，其特征在于，主要成分的结构式如下：

其中n＝2～50，x＝2～4。

2.根据权利要求1所述的共聚高分子螯合絮凝剂，其特征在于，还包含辅助成分黄原酸和碱，其外观为淡黄色或黄色粘稠液体。

3.权利要求1或2所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，包括以下步骤：(1)按多亚乙基多胺、哌嗪和环氧氯丙烷的摩尔比为1.5～2.0∶1∶1.5～2.0，先将哌嗪加入到反应器中，再加入哌嗪质量40～50倍的乙醇，充分溶解后，再加入多亚乙基多胺，然后升温到55～70℃，再缓慢滴加环氧氯丙烷，加完后继续反应2～3h；

(2)将步骤(1)所得反应混合物旋蒸至不再有溶剂滴出，得淡黄色粘稠物；

(3)将步骤(2)所得粘稠物转入到反应器中，加入其质量20～30倍的蒸馏水，充分溶解，然后按多亚乙基多胺中氮原子、二硫化碳和氢氧化钠摩尔比为1∶1～1.1∶1.1～1.3，先加入固体氢氧化钠，溶解后再缓慢滴加二硫化碳，加完后在室温下继续反应2～4h，然后升温至

50～60℃，继续反应30～60min，降温至室温，得淡黄色或黄色粘稠液体，即产物共聚高分子螯合絮凝剂。

4.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，环氧氯丙烷的滴加时间控制在30～40min。

5.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，步骤(1)中，多亚乙基多胺为二乙烯三胺、三乙烯四胺或四乙烯五胺中的任一种。

6.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，步骤(1)中，哌嗪和环氧氯丙烷均为分析纯产品。

7.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，步骤(1)中，乙醇为无水乙醇或质量分数为95.0％的工业级乙醇。

8.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，步骤(2)中，旋蒸在旋转蒸发仪上进行，旋蒸温度为50～70℃，旋蒸真空度为－0.1～－0.09MPa；旋蒸收集的溶剂循环用于下一轮反应。

9.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，步骤(3)中，二硫化碳的滴加时间控制在30～60min，二硫化碳和氢氧化钠均为分析纯产品。

10.根据权利要求3所述的共聚高分子螯合絮凝剂的制备方法，其特征在于，步骤(1)和步骤(3)中，反应器均为带机械搅拌、回流冷凝管和滴液漏斗的三颈瓶。
